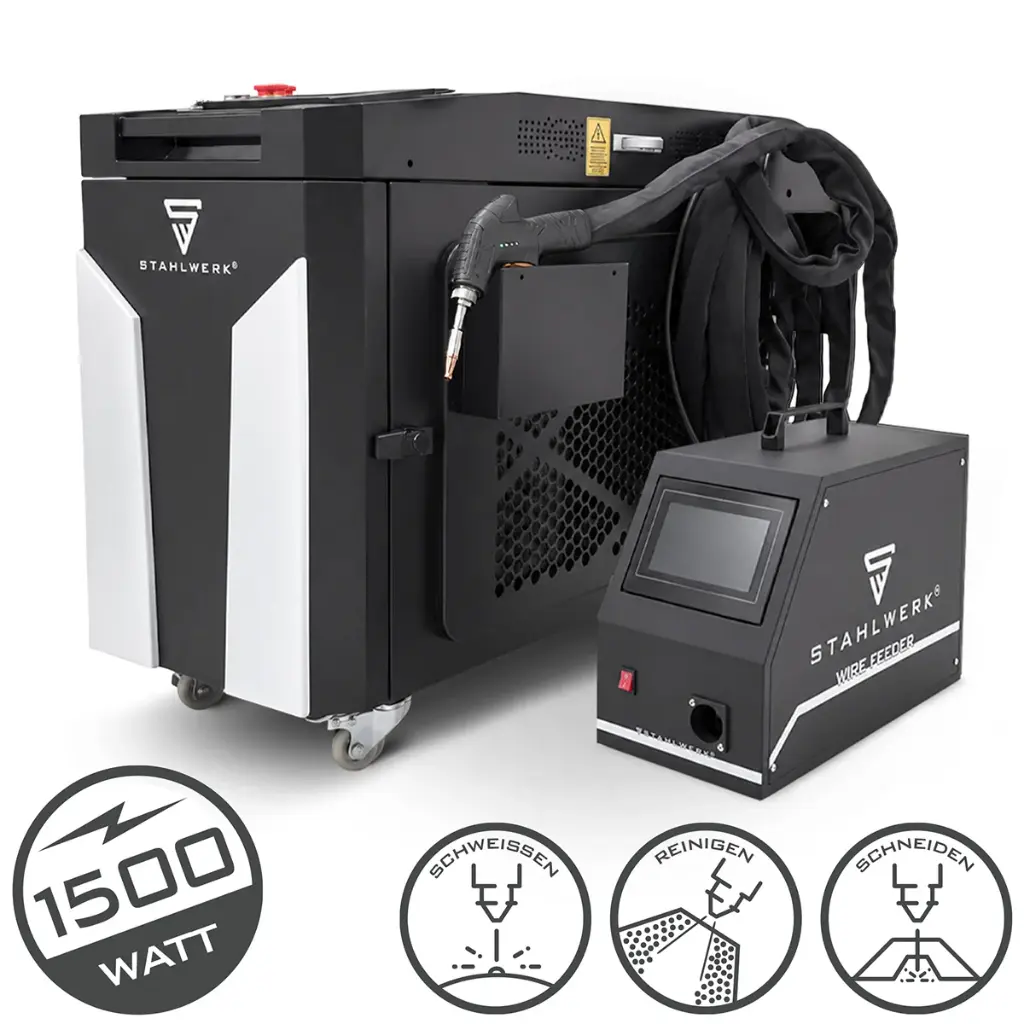

6.749,99 €STAHLWERK WCD 1500 Laser Pro | 3-in-1 Laser-Schweißgerät 1500 W | Professionelle Laser-Schweißanlage zum präzisen Schweißen, Schneiden, Reinigen und Entrosten | CW-Faserlaser | Laserklasse 4 | 230 V

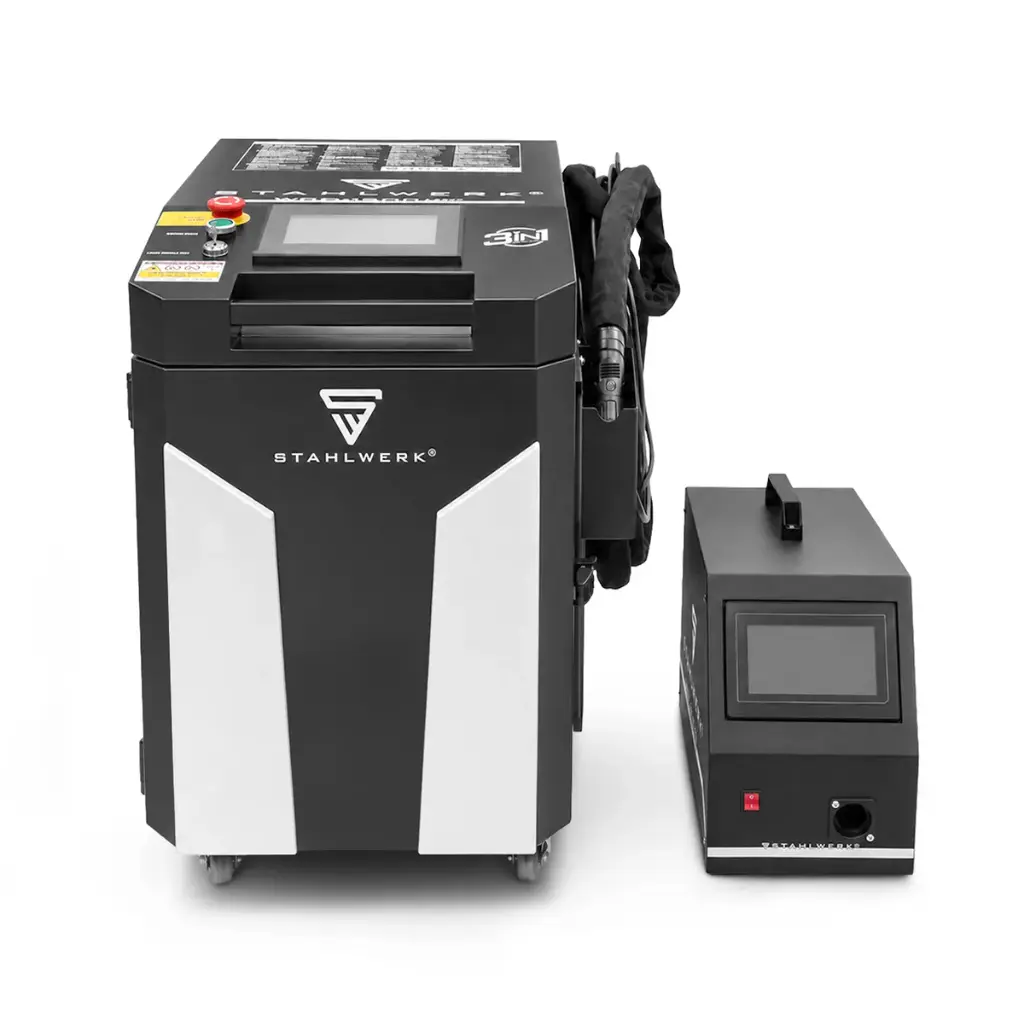

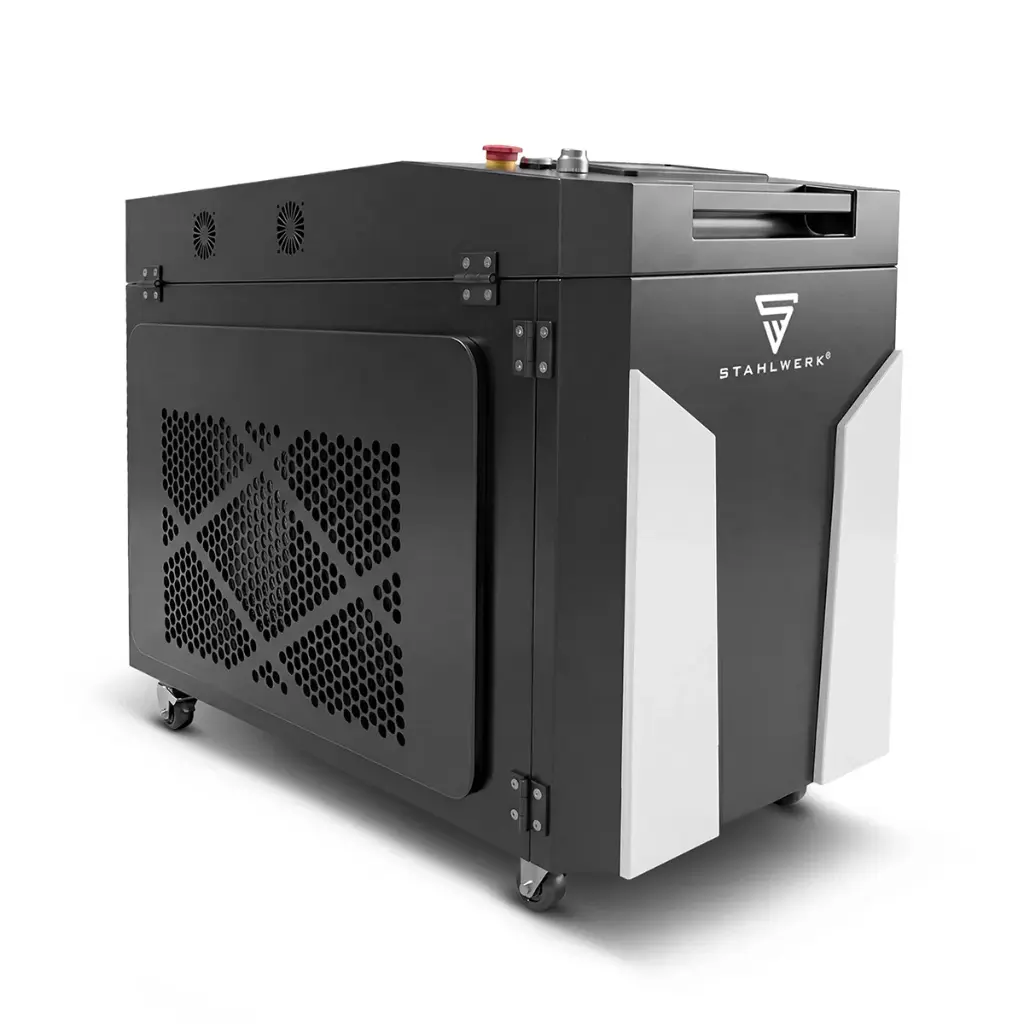

Das STAHLWERK 3-in-1 Laser-Schweißgerät WCD 1500 Laser Pro ist ein handgeführtes, industrielles Laserbearbeitungssystem der Klasse 4. Die Schweißanlage eignet sich zum Laserschweißen metallischer Werkstoffe, zum Schneiden dünnwandiger metallischer Werkstücke und zur Reinigung von Metalloberflächen mit oszillierendem Laserstrahl. Die CW-Faserlaserquelle des Geräts liefert eine Ausgangsleistung von 1.500 ± 50 W. Im wassergekühlten SUP-31T-Schweißbrenner wird der Laserstrahl kollimiert, über digital geregelte Servoantriebe oszillierend umgelenkt und fokussiert. Nahtbreite, Energieverteilung und Wärmeeintrag lassen sich präzise auf Anwendung, Werkstoff und Materialstärke abstimmen. Die stufenlos einstellbare und modulierbare Ausgangsleistung, das integrierte Touch-Display, speicherbare Prozessparameter sowie die separate Drahtvorschubeinheit mit 4-Rollen-Antrieb und 7-Zoll-Touchscreen ermöglichen eine präzise Prozesssteuerung und reproduzierbare Ergebnisse bei unterschiedlichen Schweißaufgaben. Über den Jobspeicher können häufig verwendete Parameterkombinationen gespeichert und per Schnellzugrifftaste am Schweißbrenner aufgerufen werden. Insgesamt stehen drei Jobspeicherplätze zur Verfügung. Das wasser- und kältemittelbasierte Hybrid-Kühlsystem sorgt für die Temperaturregelung der Laser-Energiequelle, Abkühlung des Schweißbrenners und unterstützt den stabilen Betrieb bei anspruchsvollen Anwendungen.
Sichern Sie sich jetzt unverbindlich ein Gerät aus der nächsten Lieferung.
📧 E-Mail: info@stahlwerk-schweissgeraete.at
-
Speditionsversand
Artikelnummer |
6949 |
"Als Erster profitieren!" Die Auslieferung voraussichtlich ab KW33/34!
| Marke | STAHLWERK |
Technische Daten
| Modell | STAHLWERK Laser-Schweißgerät WCD 1500 Laser Pro |
| Laserquelle | RFL-C020H-CE |
| Laser-Typ | CW-Faserlaser / modulierbar |
| Laserklasse | Klasse 4 |

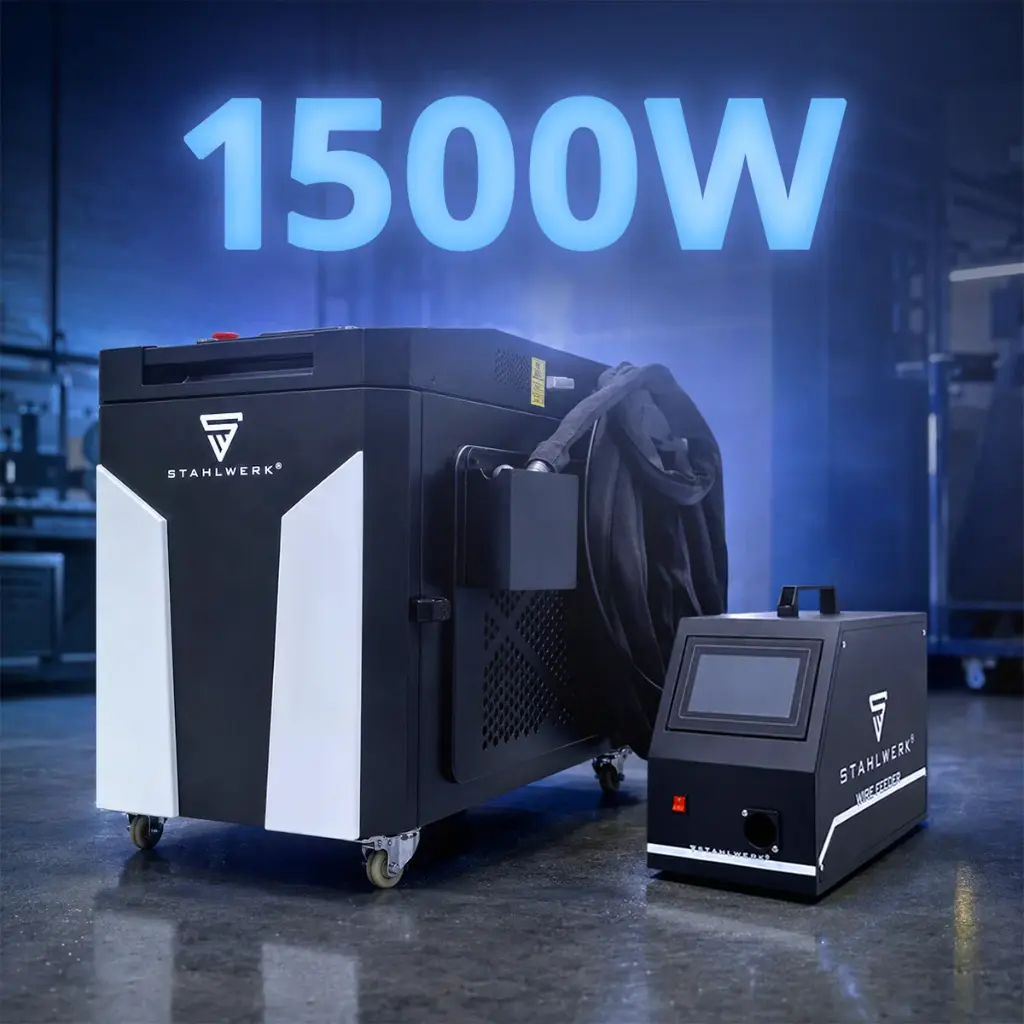

| Nennleistung | 1500 ± 50 W (1,5 kW) |
| Leistungsaufnahme | < 5,4 kW |
| Emissionswellenlänge | 1080 ± 5 nm |
| Modulationsfrequenz | 1 - 5000 Hz |
| Wellenlänge Pilotlaser Klasse 2 | 630 - 650 nm |
| Versorgungsspannung / Netzanschluss | AC 230 V 1~ 50/60 Hz / CEE-Stecker, 32 A |
| Faserkern-Durchmesser | 25 µm |
| Faserlänge | 10 m |
| Maximale Schweißnahtbreite | 8 mm |
| Schutzlinse | D18 x T2 mm |
| Kollimatorlinse | D16 x T5 / F60 |
| Fokussierlinse | D20 x T4,5 / F150 |
| Systemvolumen Kühlsystem | ca. 16 Liter |
| Drahtvorschubgeschwindigkeit | 15 - 600 cm/min |
| Geeignete Drahtrollen | Kerndurchmesser ≥ 50 mm, Außendurchmesser ≤ 300 mm, Rollenbreite ≤ 105 mm, maximales Rollengewicht ≤ 20 kg |
| Abmessungen Schweißeinheit (L x B x H) | 910 x 460 x 685 mm |
| Abmessungen Drahtvorschubeinheit (L x B x H) | 560 x 250 x 360 mm |
| WEEE-Reg.-Nr. | DE 85577200 |

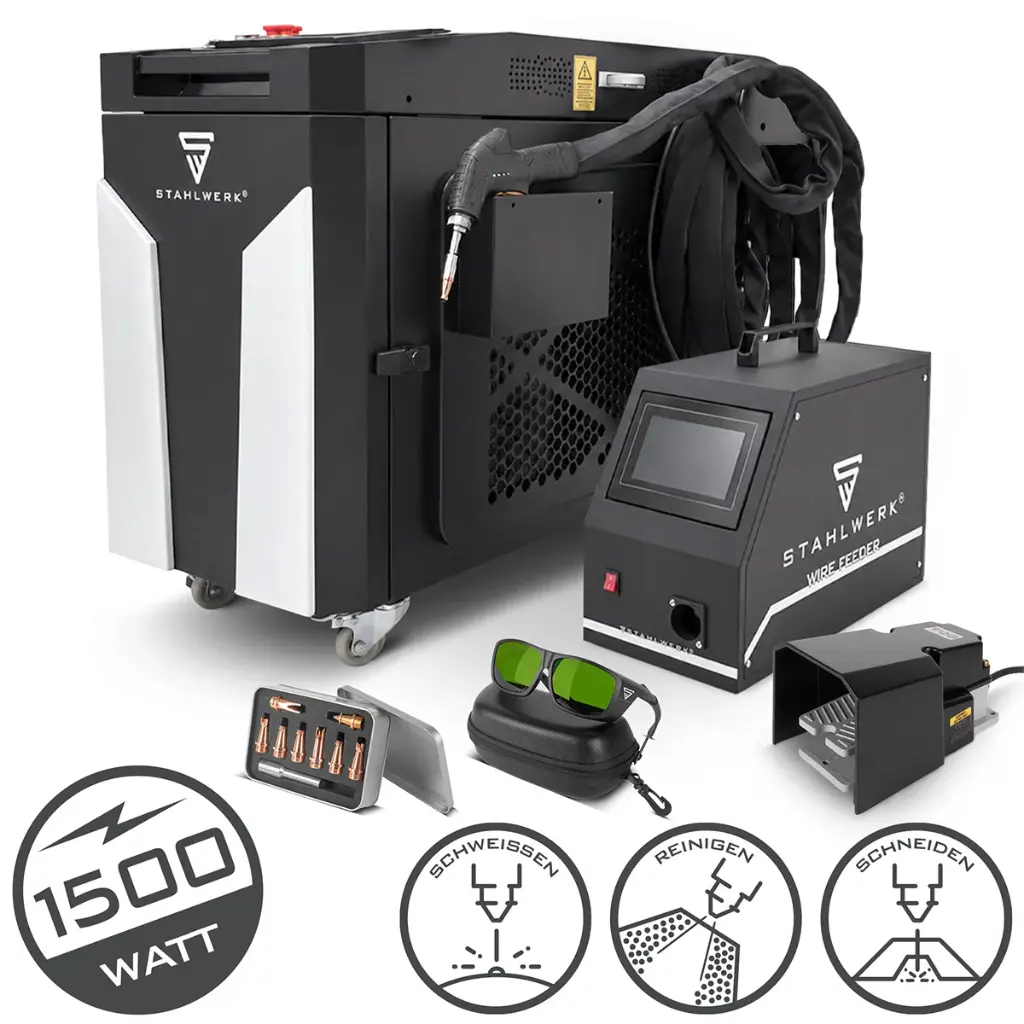

Lieferumfang
- 1 × Laser-Schweißgerät WCD 1500 Laser Pro inklusive SUP31T-Schweißbrenner mit 10 m langer Versorgungsleitung
- 4 x Drahtführungsdüsen 0,8 | 1,0 | 1,2 | 1,6 mm (1,2 mm vormontiert)
- 1 x 9-teiliges Düsenzubehör-Set
- 1 x STAHLWERK Laser-Schutzbrille mit Brillenputztuch
- 4 x Drahtführungsrollen 0,8 | 1,0 | 1,2 | 1,6 mm (0,8 und 1,0 mm vormontiert)
- 1 x 5-teiliges Linsen-Set (Schutzlinse: D18 x T2 mm, Kollimatorlinse: D16 x T5 / F60, Fokussierlinse: D20 x T4,5 / F150)
- 1 x Gasverbindungsschlauch
- 2 x Maulschlüssel
- 1 x Carbonseele 3 m
Features und Vorteile

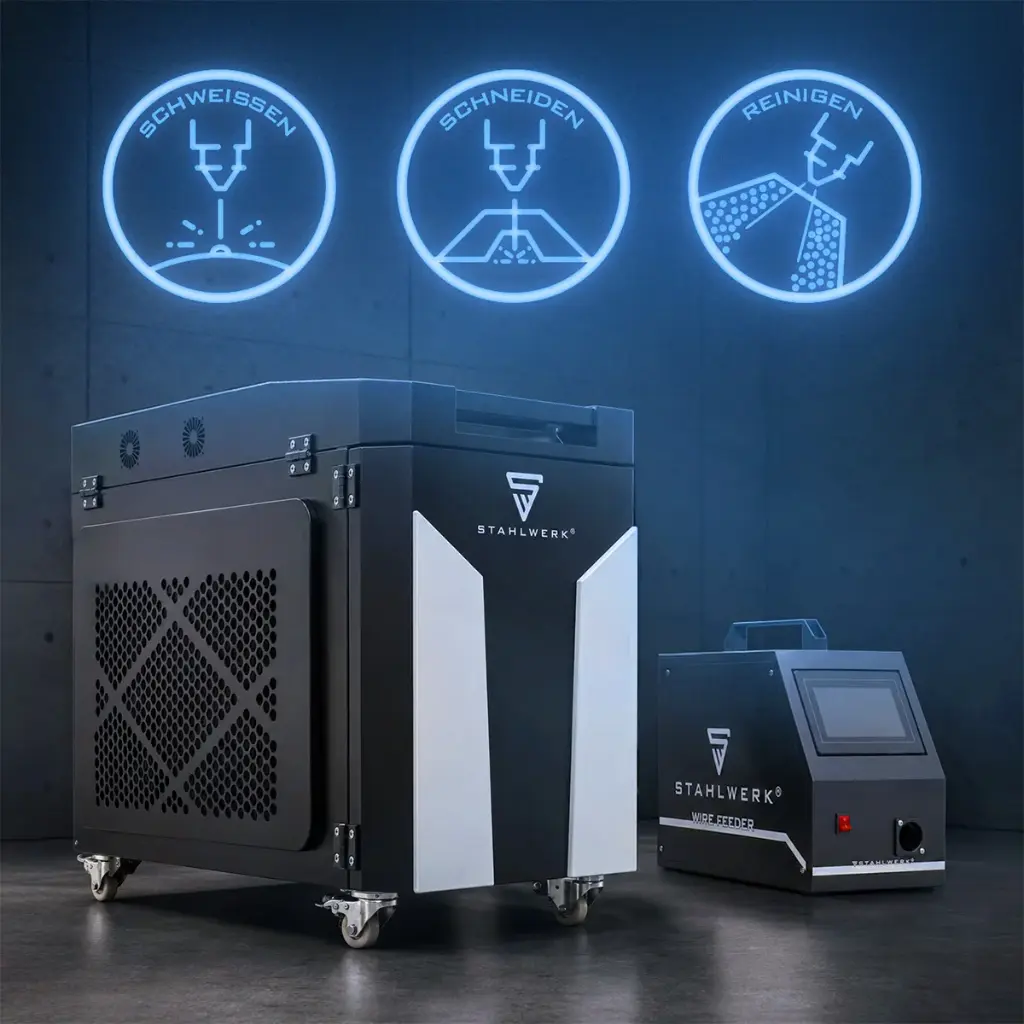

- 3-in-1-Laserbearbeitung: Handgeführtes Laser-Schweißsystem mit 1500 W Nennleistung zum Schweißen metallischer Werkstoffe, Schneiden dünnwandiger Metalle und Reinigen von Schweißnähten.
- CW-Faserlaser mit kontinuierlichem und moduliertem Betrieb: Die Ausgangsleistung lässt sich stufenlos einstellen und zeitlich modulieren, um den Energieeintrag an unterschiedliche Bearbeitungsprozesse anzupassen.

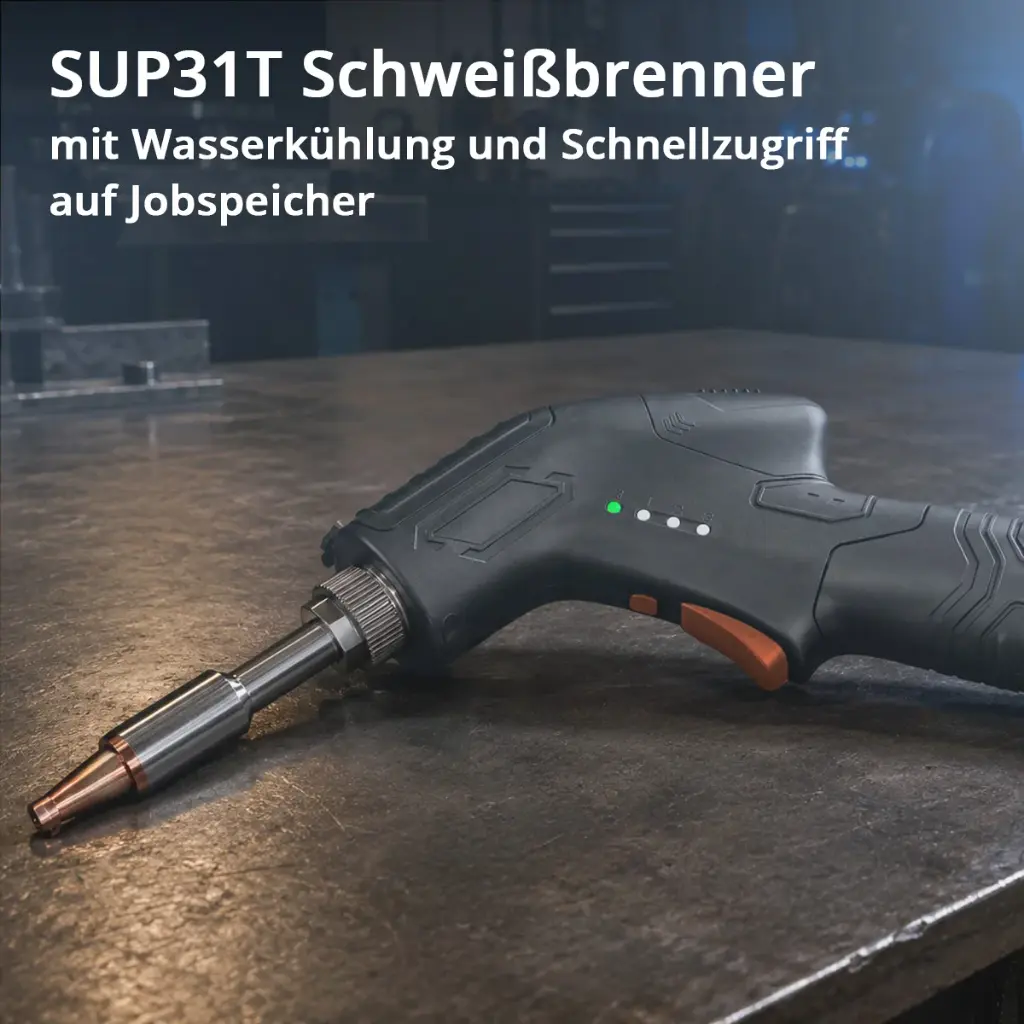

- Oszillierender SUP31T Laser-Schweißbrenner: Der fokussierte Laserstrahl wird durch digital geregelte Servoantriebe kontrolliert bewegt, wodurch Nahtbreite, Wärmeeintrag und Energieverteilung reproduzierbar eingestellt werden können.
- Laserschweißen: Einstellbare Scangeschwindigkeit, Scanbreite bis 8 mm, Schweißleistung, Pulsweite, Pulsfrequenz und Drahtvorschubgeschwindigkeit, sowie Schweißpunktmodus ermöglichen die Anpassung an Werkstoff, Materialdicke und Nahtgeometrie.
- Schneidfunktion: Für dünnwandige metallische Werkstoffe mit Schneidkupferdüse, 0 mm Scanbreite und öl- sowie wasserfreier Druckluft bei ca. 6 bar.
- Laser-Reinigungsmodus: Geeignet zur Reinigung von Schweißnähten und Oberflächenverunreinigungen mit einstellbarer Scanfrequenz, Scanbreite, Reinigungsleistung, Pulsweite und Pulsfrequenz.

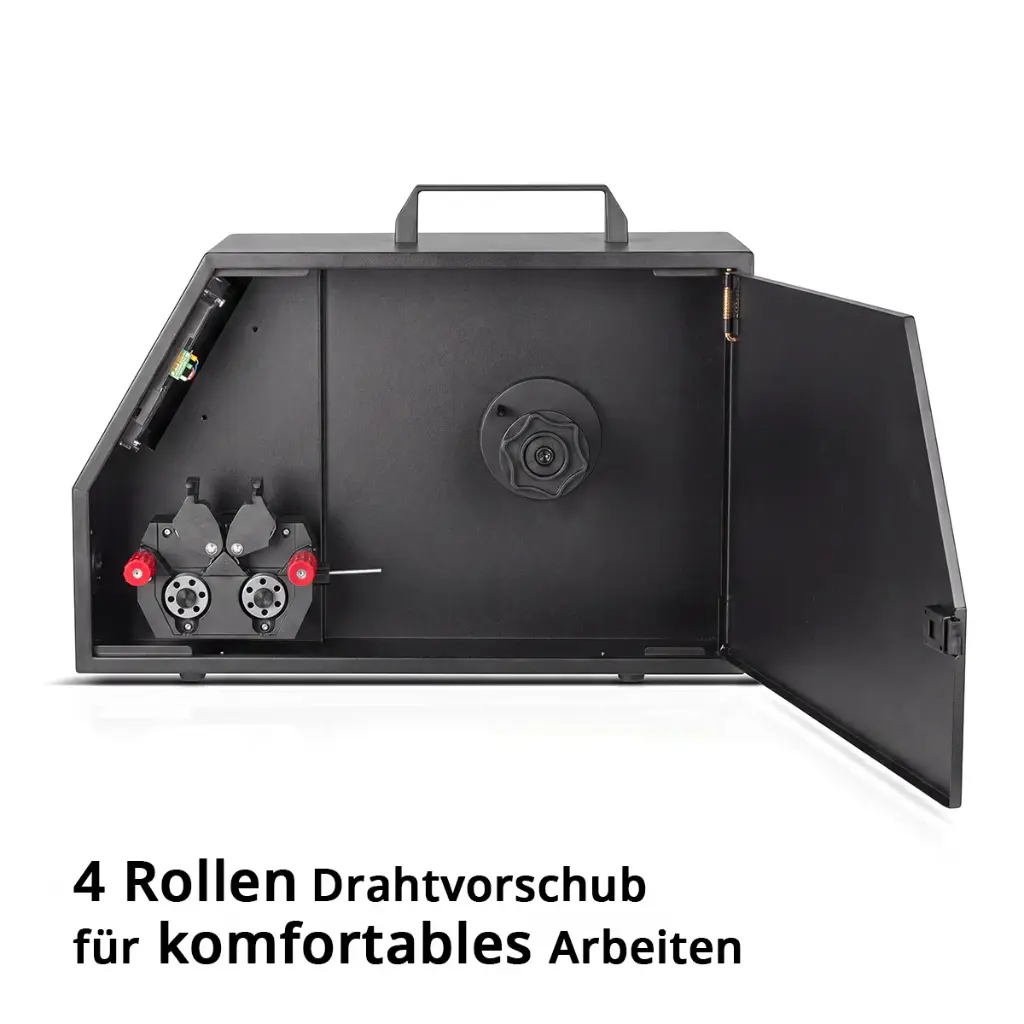

- Drahtvorschubeinheit: separater Drahtvorschub mit 4-Rollen-Antrieb, 7-Zoll-Touchscreen, kontinuierlichem oder pulsierendem Drahtvorschubbetrieb sowie einstellbarer Geschwindigkeit von 15 bis 600 cm/min.
- Jobspeicher: Über die Schnellzugrifftaste auf dem Schweißbrenner lassen sich drei frei nutzbare Prozessspeicher direkt anwählen. So ist ein schnelles Umschalten zwischen häufig verwendeten Parameterkombinationen für die gewünschte Anwendung möglich.
Geräteeigenschaften & Vorteile
- Präzise Prozessführung: Der oszillierende Laserstrahl verteilt die Energie gleichmäßig im Fügebereich und unterstützt saubere, kontrollierte Schweißnähte mit angepasster Nahtbreite.
- Hohe Strahlqualität: Die Faserlasertechnologie bietet eine stabile, reproduzierbare Strahlführung und arbeitet wartungsarm ohne regelmäßige Resonatorjustage.
- Soft-Start und Soft-Stop: Konfigurierbare Leistungsrampen reduzieren thermische Belastungen beim Ein- und Ausschalten der Laserleistung.

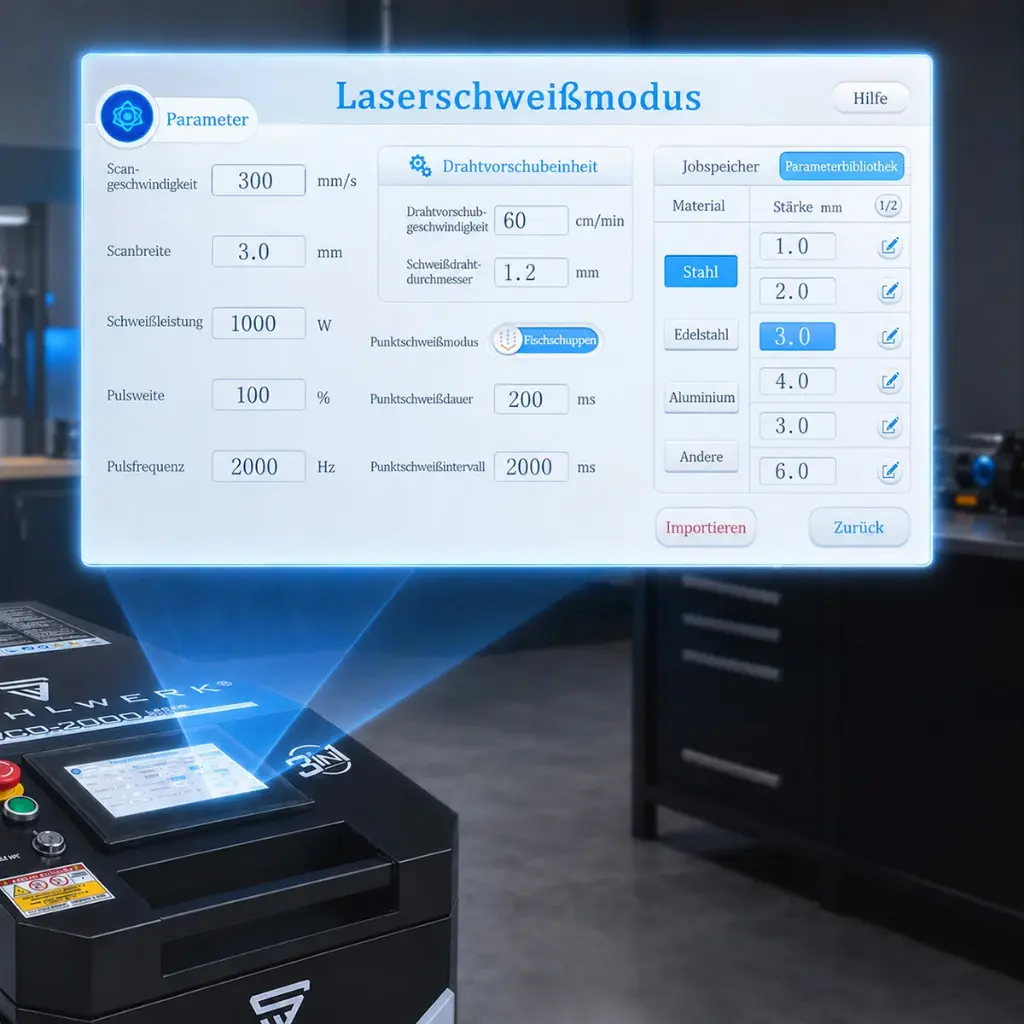

- Übersichtliche Bedienung: Touchscreen zur Anzeige von Betriebszuständen, Parametern und Störmeldungen sowie zur Einstellung von Prozess- und Betriebsparametern.
- Sicherheitskonzept für Laserklasse 4: Laser-Freigabeschalter, Not-Halt, Sicherheits-Fußpedal, sicherheitsüberwachter Werkstückkontakt sowie Schnittstelle für Türüberwachung und externe Warnleuchten.
- Kein automatischer Wiederanlauf: Nach einer sicherheitsrelevanten Abschaltung, Spannungswiederkehr oder System-Reset ist ein selbsttätiges Wiederanlaufen der Laseremission ausgeschlossen.

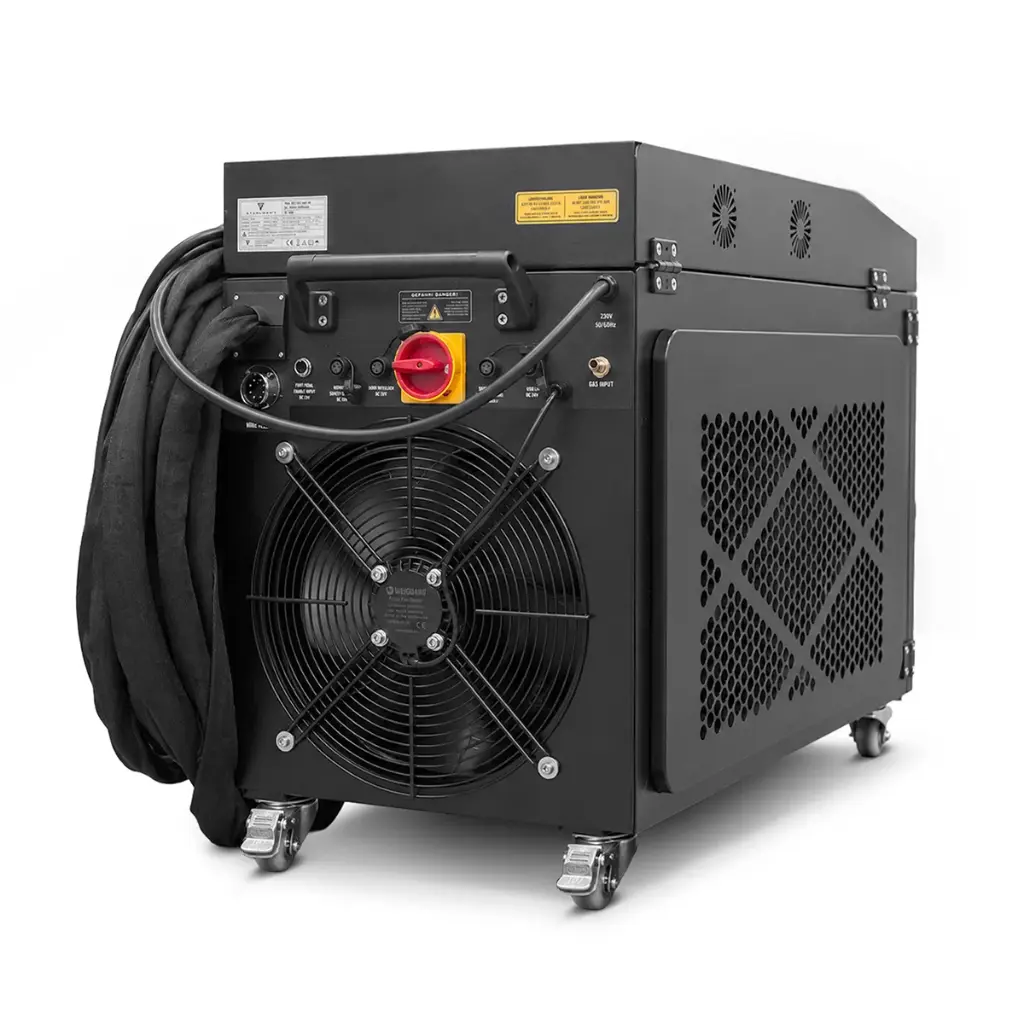

- Aktive Hybrid-Kühlung: Wasser- und kältemittelbasiertes Kühlsystem mit Kühlmittelüberwachung zur Temperaturregelung der Laser-Energiequelle und Abkühlung des Schweißbrenners.
- Professioneller Drahtvorschub: Motorisierter Rollenantrieb mit Touchscreen-Steuerung, Pulsbetrieb und einstellbaren Parametern wie Startverzögerung, Rückzugslänge, Nachschublänge und manuellem Vorschub.
