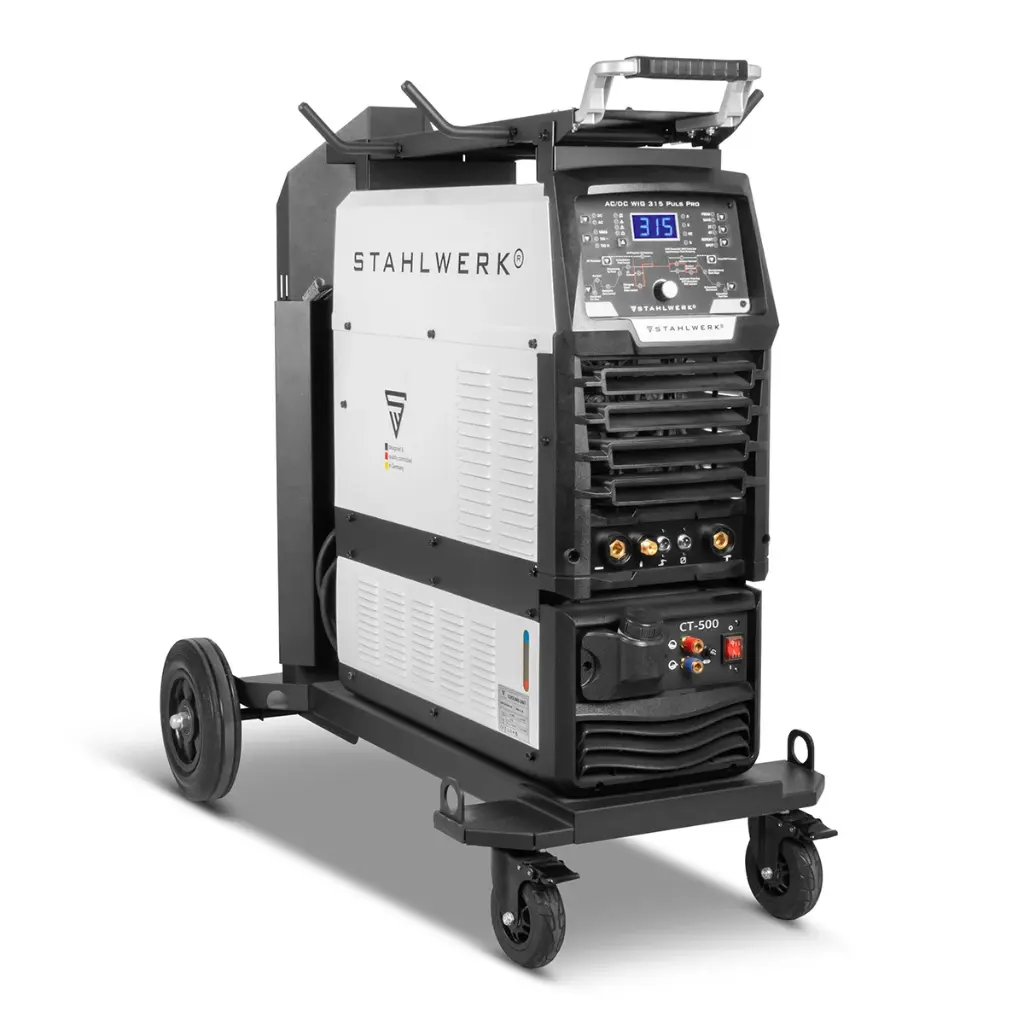

STAHLWERK Schweißgerät AC/DC WIG 315 Puls Pro – wassergekühltes 315 A Industrieschweißgerät mit 1,6 kW Wasserkühlung, AC/DC Puls, MMA/E-Hand, Spot, HF- und Lift-TIG-Zündung, digitales Display, 400 V
Das STAHLWERK AC/DC WIG 315 Puls Pro ist ein wassergekühltes WIG-Inverter-Schweißgerät für professionelle Anwendungen mit Gleich- und Wechselstrom. Es liefert 5–315 A im WIG-Betrieb und 30–270 A beim MMA-/Elektrodenschweißen und eignet sich für Industrie, Metallbau, Werkstatt und Handwerk. Das Gerät unterstützt DC WIG, AC WIG, DC- und AC-WIG-Pulsschweißen sowie MMA/E-Hand. Der AC-Betrieb ermöglicht das Schweißen von Aluminium und Aluminiumlegierungen. AC-Frequenz, AC-Balance und Reinigungsstrom lassen sich präzise an Material, Oxidschicht und gewünschte Nahtform anpassen. Für den AC-Betrieb stehen Rechteck-, Dreieck-, Trapez- und Sinuswelle zur Verfügung. Beim Pulsschweißen können Impulsstrom, Basisstrom, Impulsweite und Impulsfrequenz individuell eingestellt werden. So lässt sich der Wärmeeintrag kontrollieren und das Risiko von Durchbrennen oder Verzug reduzieren. Über das digitale Bedienfeld und den zentralen Drehregler lassen sich Gasvorlauf, Hotstart, Startstrom, Stromanstieg, Schweißstrom, Stromabsenkung, Schlussstrom und Gasnachlauf komfortabel einstellen. Zehn Speicherplätze ermöglichen das Sichern häufig verwendeter Parameter. Zusätzlich zu 2T- und 4T-Betrieb bietet das Gerät Punkt- und Wiederholschweißfunktionen im Spot-Modus. Über den dreipoligen Fernsteuerungsanschluss kann der Schweißstrom mit einem geeigneten Fußpedal geregelt werden. Das Kühlsystem CT-500 wird direkt über das Schweißgerät gesteuert. Mit 1,6 kW Kühlleistung, 5 Litern Tankvolumen und bis zu 8 l/min Förderleistung sorgt es für eine zuverlässige Kühlung von Brenner und Schlauchpaket. Eine integrierte Durchflussüberwachung meldet Störungen im Kühlmittelkreislauf über das Display. Moderne IGBT-Technologie und Pulsweitenmodulation (PWM) gewährleisten effiziente und stabile Schweißeigenschaften. Hotstart und Anti-Stick unterstützen das MMA-Schweißen. Das robuste ST-Guard-Gehäuse, die leistungsstarke Lüfterkühlung und der Transportwagen mit Gasflaschenhalterung, Kabelhalterung und Ablagefläche ermöglichen den zuverlässigen professionellen Einsatz in der Industrie oder bei anspruchsvollen Metallbauarbeiten.
-
Speditionsversand
Artikelnummer |
6948 |
| Marke | STAHLWERK |
Technische Daten
| Modell | STAHLWERK AC/DC WIG 315 Puls Pro |
| Ausgangsstrom WIG / MMA | 5–315 A (WIG), 30–270 A (MMA) |
| Einschaltdauer WIG bei 40 °C | 30 % bei 315 A / 60 % bei 300 A / 100 % bei 220 A |
| Einschaltdauer MMA bei 40 °C | 40 % bei 270 A / 60 % bei 250 A / 100 % bei 200 A |
| Einstellbereich Hotstart WIG | 30–150 A |
| Schutzart | IP21S |
| Netzspannung | 3~ 400 V AC |
| Netzfrequenz | 50/60 Hz |
| Leerlaufspannung WIG/MMA | 68 V |
| Maximaler Netzstrom I1max WIG/MMA | 19 A / 17 A |
| Größter effektiver Netzstrom I1eff WIG/MMA | 10 A / 11 A |
| Kühlsystem | Flüssigkeitskühlung mit 5 l Tankvolumen |
| Kühlleistung | 1,6 kW |
| Maximale Förderleistung | 8 l/min |

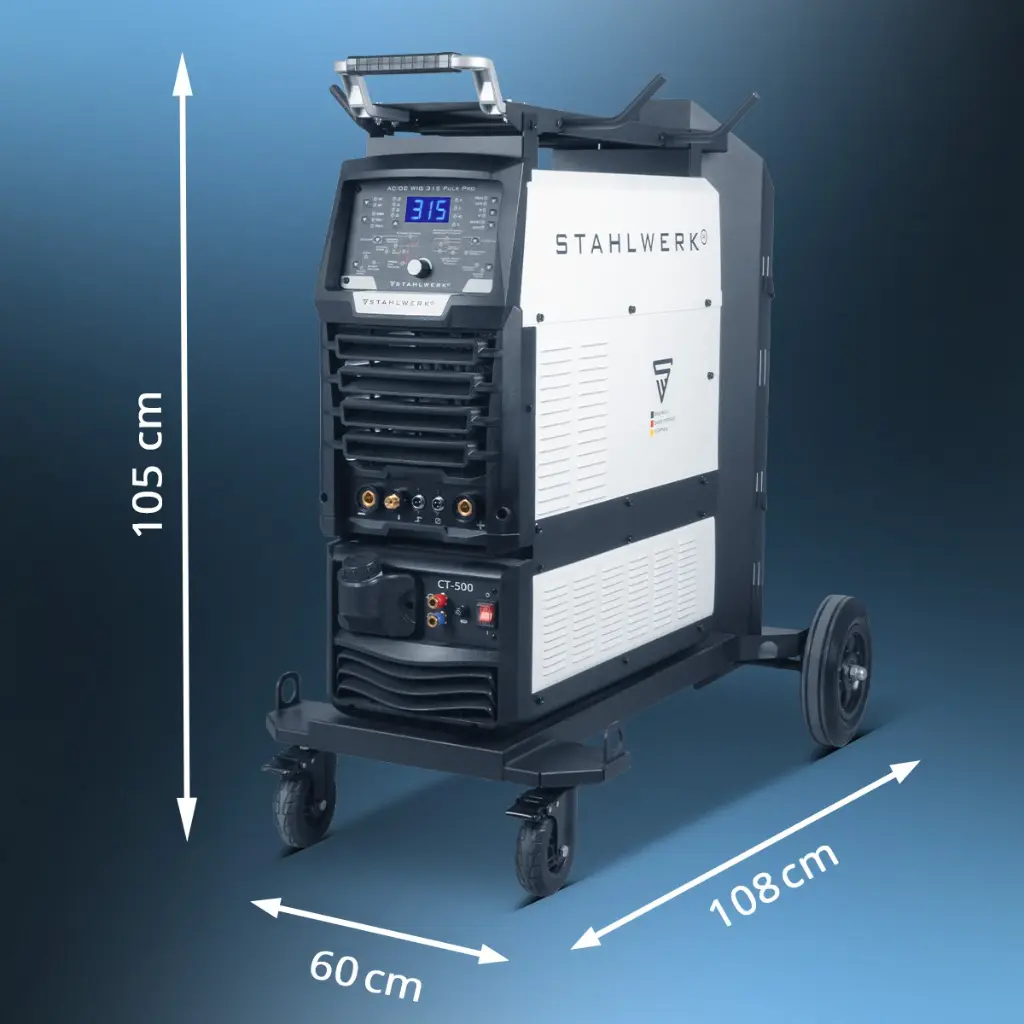

| Maße Schweißgerät mit Transportwagen (L x B x H) | 108 x 60 x 105 cm |
| Gesamtgewicht | 92,2 kg |
| Netzanschluss | CEE-Stecker, 32 A, 5-polig |
| Normen | IEC 60974-1; EN 60974-10, Class A |
| Zertifiziert durch | SGS Standards Technical Services Co., Ltd. |

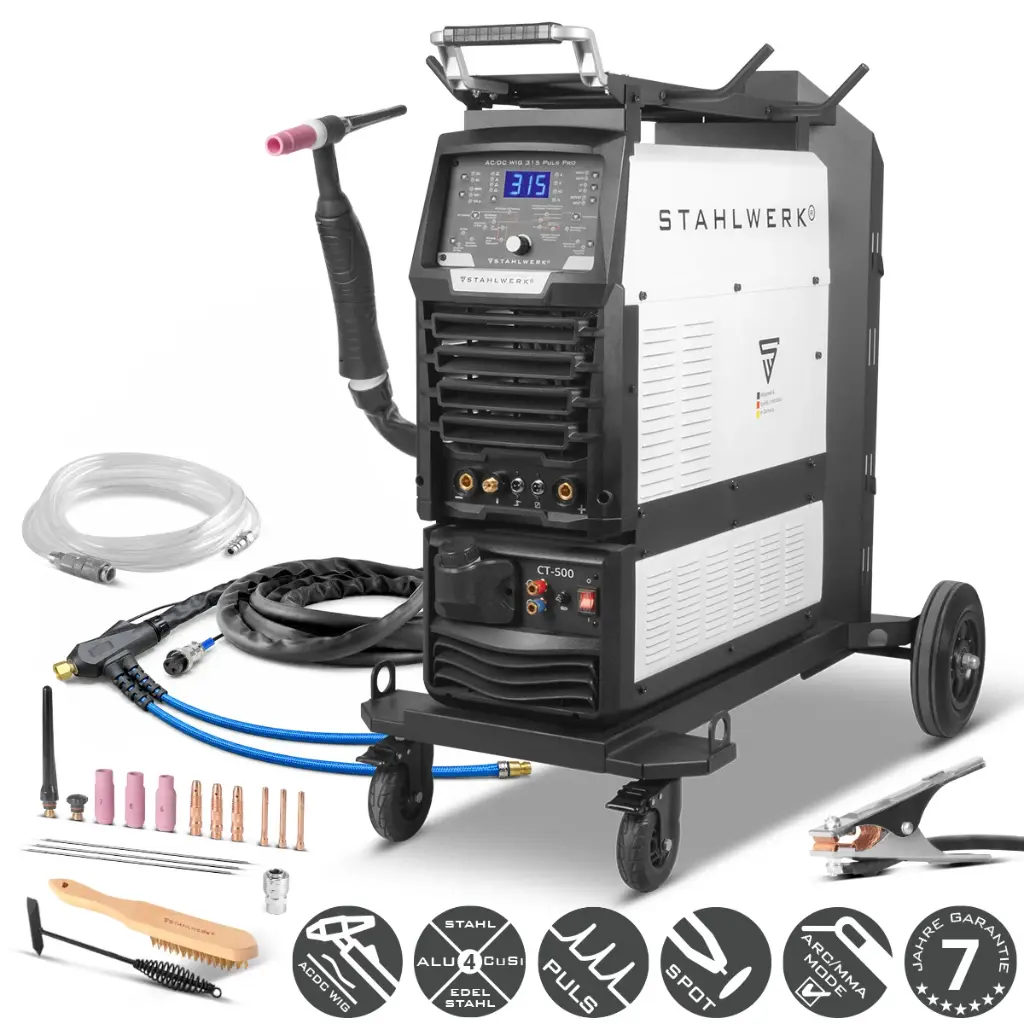

Lieferumfang
- 1 x STAHLWERK Schweißgerät AC/DC WIG 315 Puls Pro

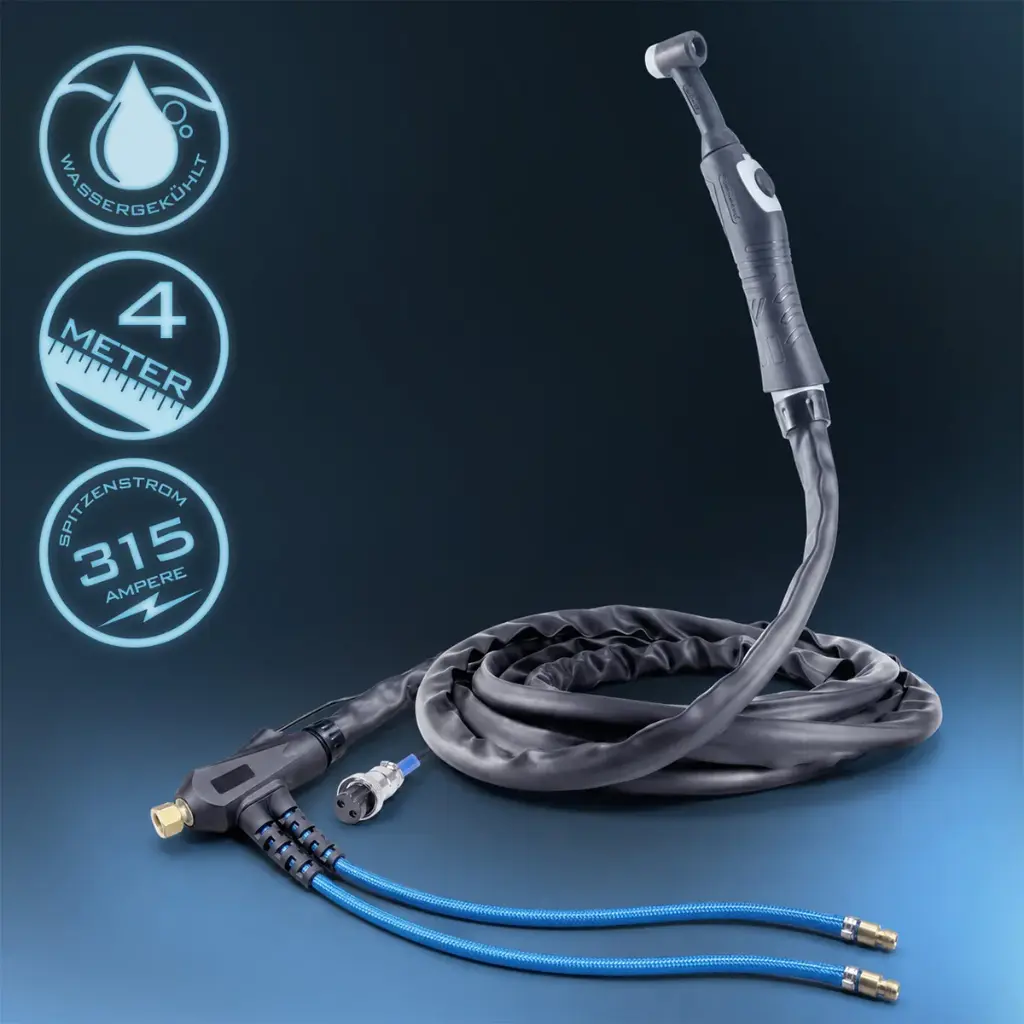

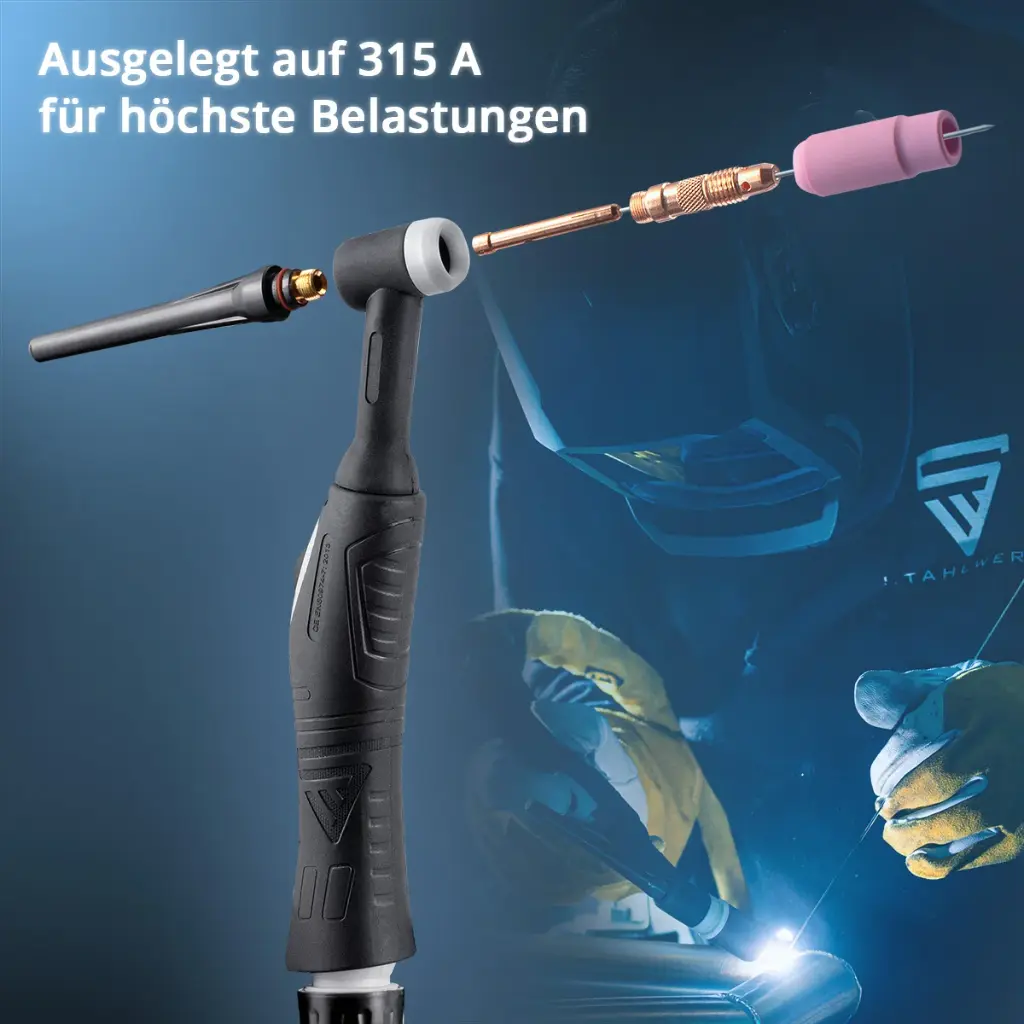

- 1 x Wassergekühlter WIG-Schweißbrenner WP-18 mit Schlauchpaket 4 m
- 14 teiliges Zubehörset inklusive3 x Gasdüse Größen: 5, 6, 7
- 3 x Graue Elektrode 2.0, 2.4, 3.2
- 2 x Brennerkappe - jeweils eine kurze und eine lange
- Spannvorrichtung inkl. Hülse für 2.0, 2.4, 3.2
- 1 x Massekabel 3 m
- 1 x Drahtbürste
- 1 x Schlackehammer
- 1 x Gasverbindungsschlauch 5 Meter
- 1 x weibliche Schnellkupplung für Druckminderer
- 2 x Schlauchschellen

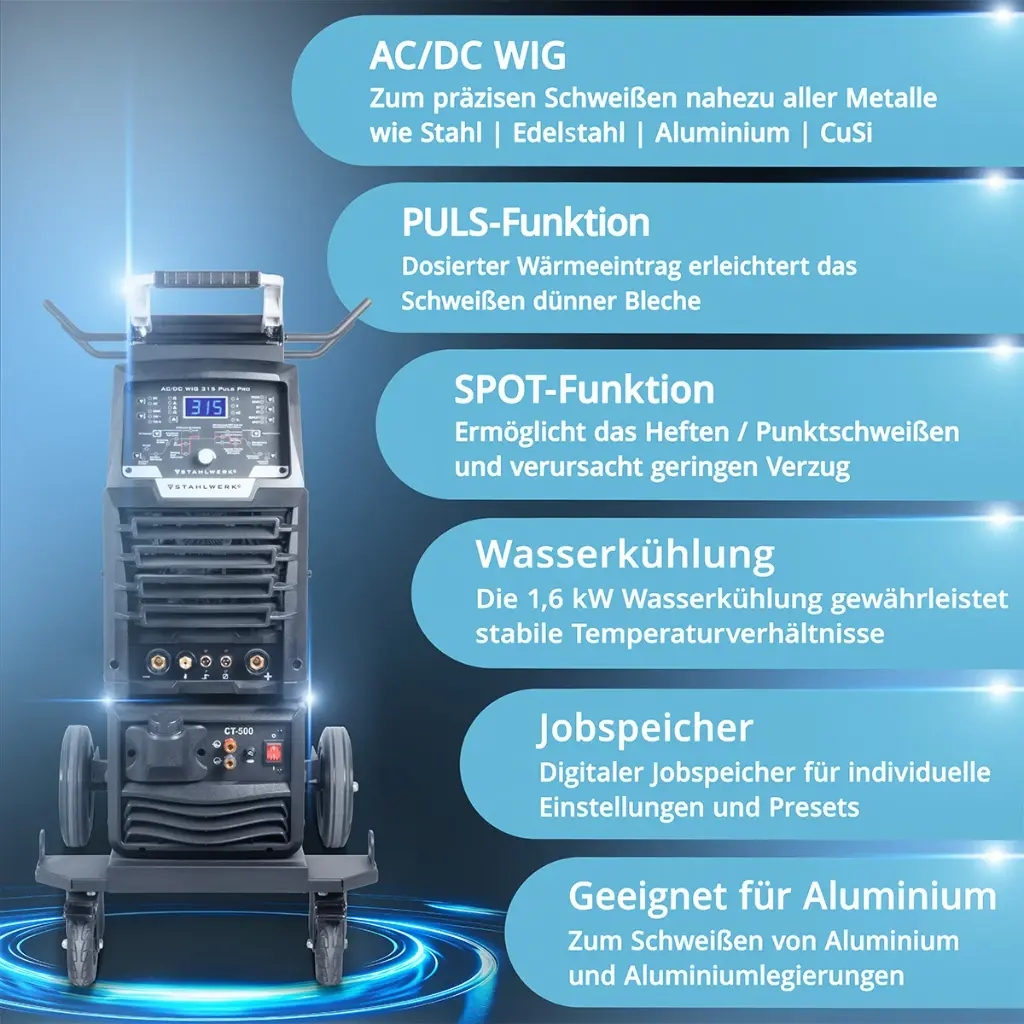

Features und Vorteile
- AC-WIG-Schweißen: WIG-Schweißen mit Wechselstrom, insbesondere für Aluminium und Aluminiumlegierungen.
- DC-WIG-Schweißen: WIG-Schweißen mit Gleichstrom für zahlreiche Metalle wie Stahl, Edelstahl, Kupfer und Messing.
- AC-WIG-Pulsschweißen: Kombination aus Wechselstrom- und Pulsbetrieb für anspruchsvolle Schweißarbeiten an Aluminium.
- DC-WIG-Pulsschweißen: Periodischer Wechsel zwischen Impuls- und Basisstrom zur präzisen Steuerung des Wärmeeintrags.
- MMA-/E-Hand-Schweißen: Universelles Elektrodenschweißen mit unterschiedlichen Stabelektroden und Polaritäten.
- Vier AC-Wellenformen: Auswahl zwischen Rechteck-, Dreieck-, Trapez- und Sinuswelle zur Anpassung von Einbrand, Nahtform und Betriebsgeräusch.
- Pulsparameter: Individuell einstellbarer Impulsstrom, Basisstrom, Impulsweite und Impulsfrequenz.
- AC-Parameter: Einstellbare AC-Frequenz, AC-Balance und Reinigungsstrom zur Bearbeitung unterschiedlicher Aluminiumwerkstoffe und Oxidschichten.
- HF-Zündung: Kontaktlose Hochfrequenzzündung für einen sauberen Start des Lichtbogens ohne Berührung des Werkstücks.
- 2T-/4T-Betrieb: Wahl zwischen gedrückt gehaltenem Brennertaster und komfortablem Dauerbetrieb.
- Punktschweißfunktion (Spot-Funktion): Definierte Schweißdauer zum schnellen und präzisen Heften dünnwandiger Bleche.
- Wiederholschweißfunktion: Aufeinanderfolgende Schweißzyklen ohne vollständige Unterbrechung des Gasflusses.
- Jobspeicher: Zehn Speicherplätze von 0 bis 9 zum Sichern und Wiederaufrufen individueller Parametereinstellungen.
- Fußpedalsteuerung: Dreipoliger Anschluss zur externen Regelung des Schweißstroms mit einer geeigneten Fernsteuerung.
Geräteeigenschaften & Vorteile

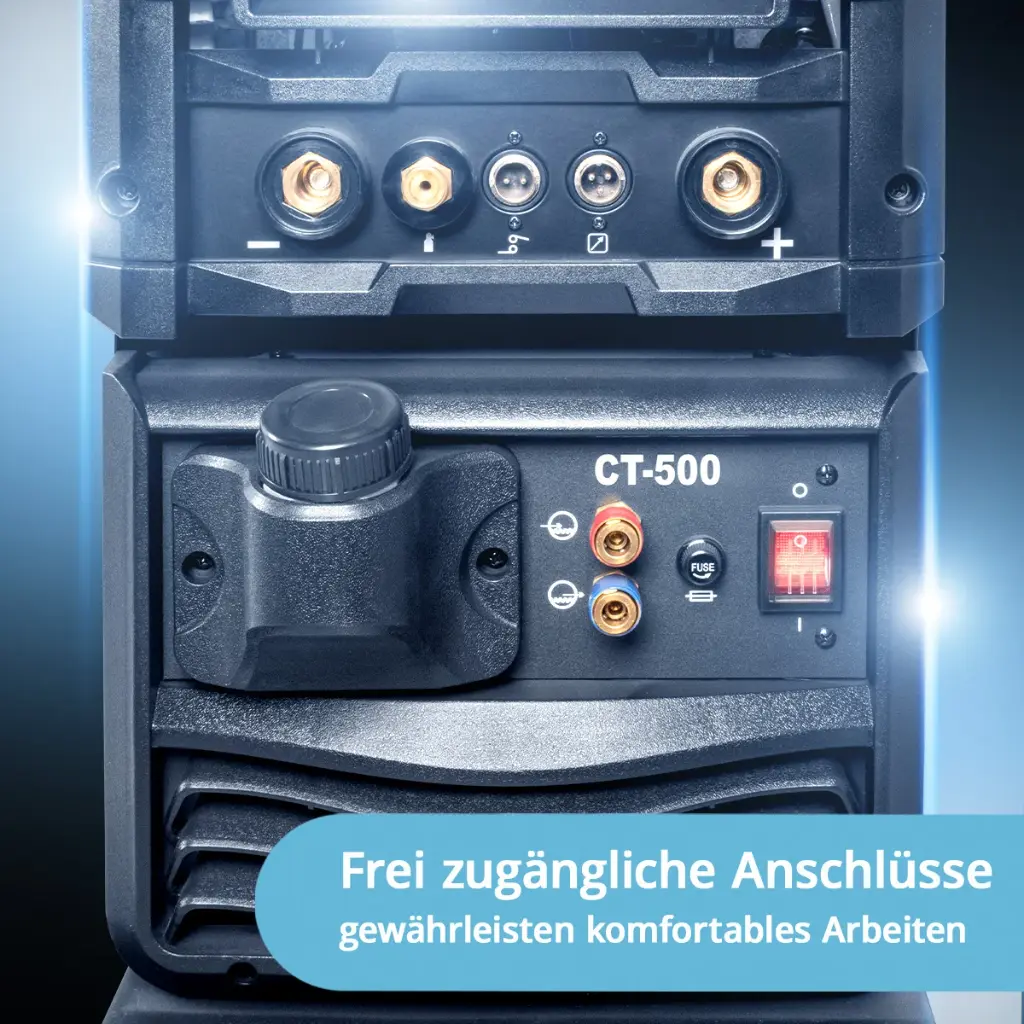

- Leistungsstarke Flüssigkeitskühlung: Das Kühlsystem CT-500 bietet eine Kühlleistung von 1,6 kW und ermöglicht stabile Temperaturverhältnisse sowie längere Arbeitszyklen.
- Kühlmittelüberwachung: Die Schweißstromversorgung überwacht den Kühlmitteldurchfluss und zeigt bei einer Unterbrechung des Kühlkreislaufs einen Fehlercode an.
- IGBT-Technologie: Leistungsfähige Invertertechnik für ausgezeichnete Schweißeigenschaften und einen reduzierten Stromverbrauch.
- Pulsweitenmodulation: Moderne PWM-Technologie ermöglicht eine präzise und stabile Regelung des Schweißstroms.

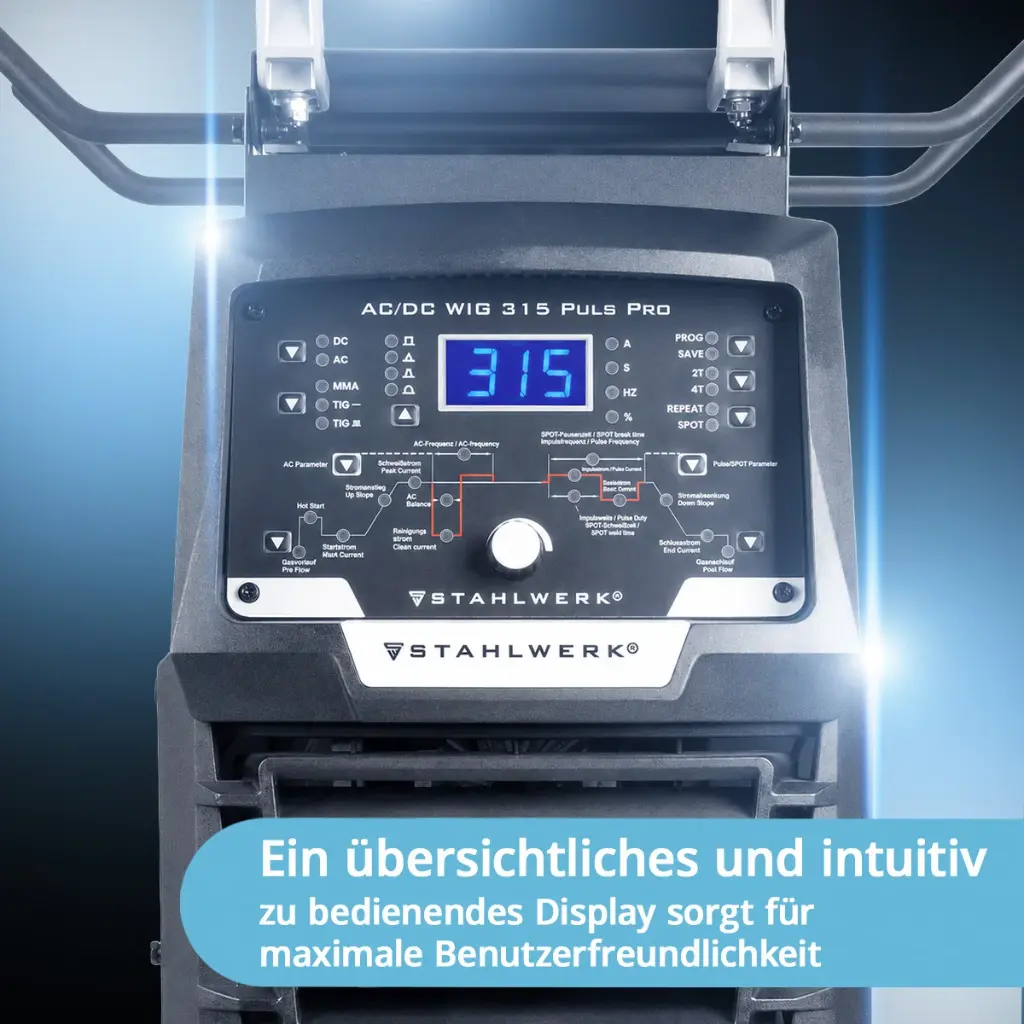

- Digitales Bedienfeld: Logisch angeordnete Bedienelemente und zentraler Drehregler für eine schnelle Auswahl und Einstellung der Schweißparameter.
- Hotstart MMA: Kurzzeitige Erhöhung des Schweißstroms für bessere Zündeigenschaften und ein schnelleres Aufwärmen des Schweißnahtanfangs.
- Anti-Stick: Bei festklebender Stabelektrode wird der Schweißstrom automatisch reduziert. Die Elektrode lässt sich leichter vom Werkstück lösen und glüht nicht aus.
- Hotstart WIG: Einstellbarer Hotstart-Strom von 30 bis 150 A für einen gleichmäßigen und stabilen Lichtbogenstart.
- Gasvorlauf: Das Schutzgas strömt bereits vor der Lichtbogenzündung und schützt Wolframelektrode sowie Schweißnaht vor Oxidation.
- Gasnachlauf: Nach dem Erlöschen des Lichtbogens werden Elektrode und Schmelzbad weiter durch das Schutzgas geschützt und gekühlt.
- Stromanstieg: Der Schweißstrom wird gleichmäßig vom eingestellten Startstrom auf den gewünschten Arbeitsstrom angehoben.
- Stromabsenkung: Kontrollierte Reduzierung des Schweißstroms zur Vermeidung von Endkratern am Ende der Schweißnaht.
- Stufenlose Stromregelung: Präzise Anpassung des WIG-Schweißstroms von 5 bis 315 A.
- Smart-Kühlung: Leistungsstarke Ventilatoren unterstützen die maximale Einschaltdauer und schützen die elektronischen Komponenten vor Überhitzung.
- ST-Guard-Gehäuse: Robuste und ergonomische Konstruktion mit komfortabel zugänglichem Bedienfeld.

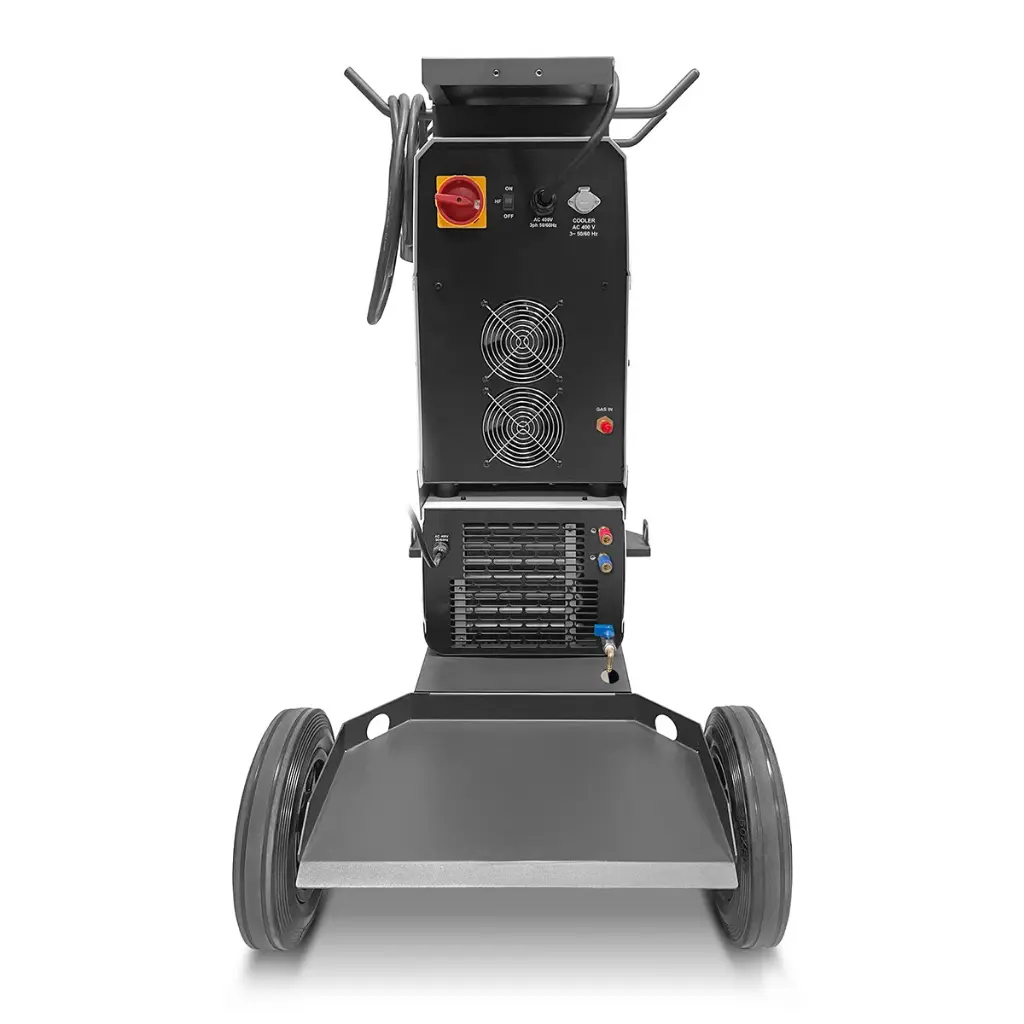

- Mobiles Komplettsystem: Transportwagen mit Gasflaschenhalterung, Kabelhalterung und Ablagefläche erleichtert den sicheren Transport innerhalb der Werkstatt.
