STAHLWERK Schutzgas-Schweißgerät AC/DC WIG 200 Puls Pro Touch

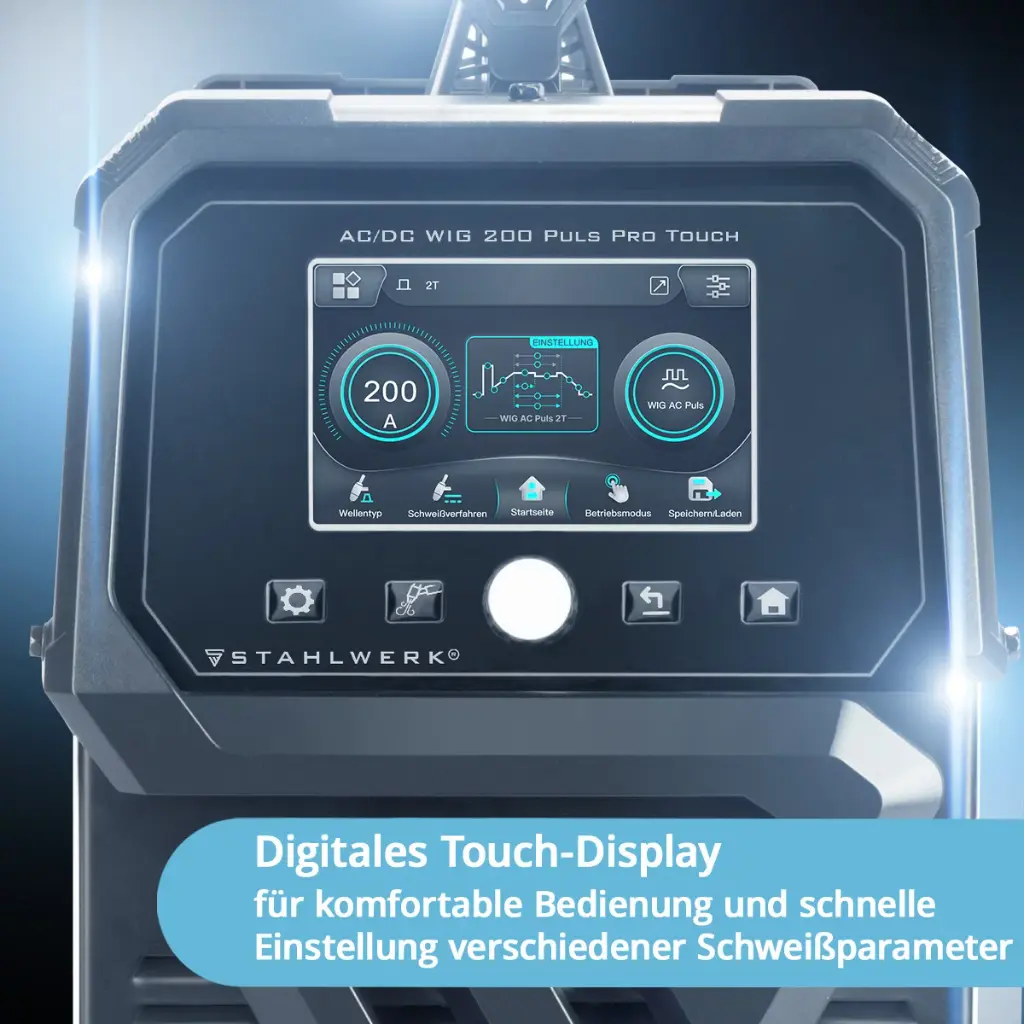

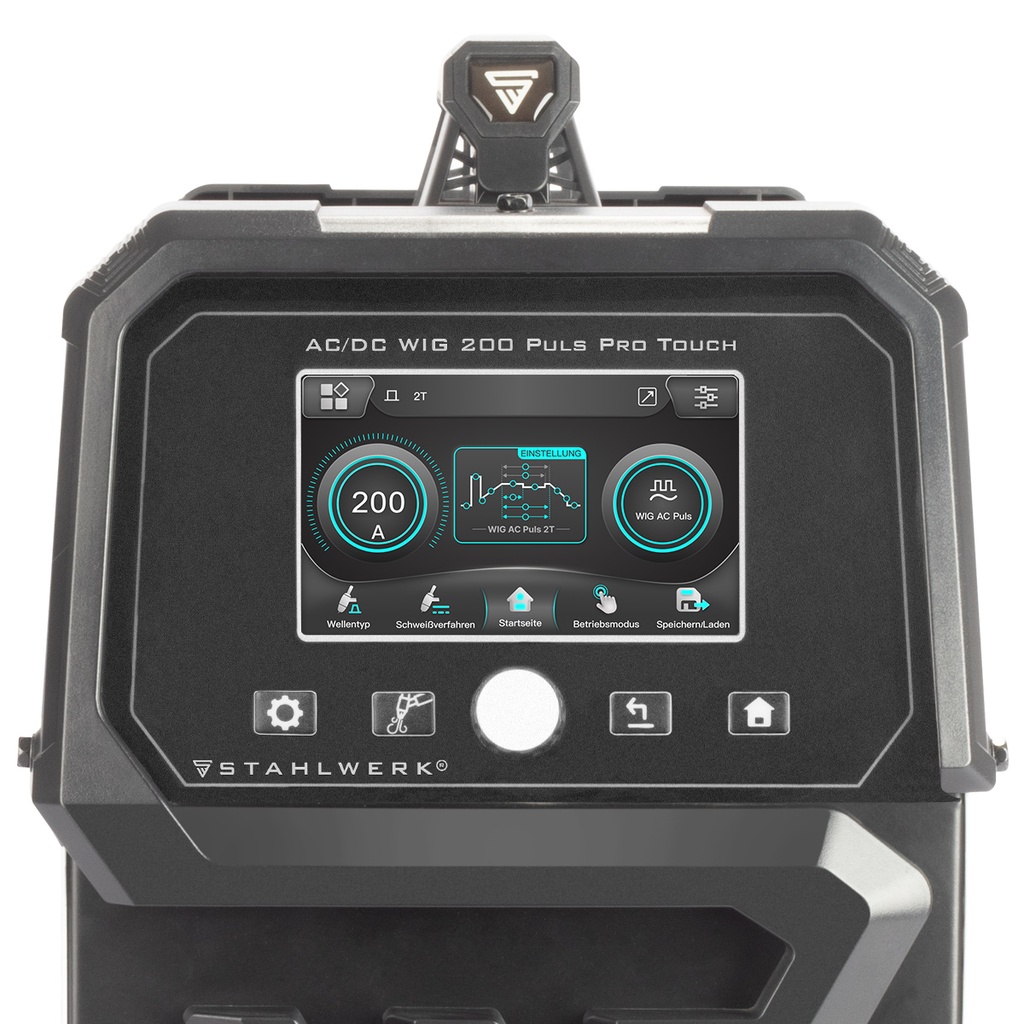

Das STAHLWERK AC/DC WIG 200 Puls Pro Touch ist ein multifunktionales WIG-Schweißgerät mit zusätzlicher MMA/ARC-Funktion zum Elektrodenschweißen. Dank der fortschrittlichen Pulsweitenmodulation (PWM) und der modernen IGBT-Technologie bietet dieses Schutzgasschweißgerät ausgezeichnete Schweißeigenschaften bei reduziertem Stromverbrauch. Das leistungsstarke Schweißgerät begeistert durch sein geringes Gewicht und ist mit einem Jobspeicher sowie einer Puls- und Spot-Funktion ausgestattet. Darüber hinaus überzeugt die Maschine beim Schweißen von Aluminium und Dünnblech. Das vielseitige Inverter-Schweißgerät verfügt über ein digitales Touch-Display, das umfangreiche Funktionen abbildet und eine Vielzahl von Einstellungen für unterschiedlichste Schweißverfahren wie DC MMA-, DC WIG-, AC WIG-, DC- und AC-Impuls komfortabel ermöglicht. Die verschiedenen Modi lassen sich durch das intuitiv zu bedienende Menü schnell einstellen.
Artikelnummer |
1180 |
Keine Spezifikationen
Technische Daten
| Modell: | Schweißgerät AC/DC WIG 200 Puls Pro Touch |
| Ausgangsstrom (WIG / MMA): | 5 - 200 A / 30 - 160 A |
| Einschaltdauer WIG (40°C): | 25% bei 200 A / 60% bei 150 A / 100% bei 120 A |
| Einschaltdauer MMA (40°C): | 25% bei 160 A / 60% bei 110 A / 100% bei 90 A |
| Einschaltdauer WIG AC (40°C): | 25% bei 200 A / 60% bei 150 A / 100% bei 120 A |
| Schutzart: | IP21S |
| Netzspannung: | 1 x 230 V AC |
| Netzfrequenz: | 50 Hz |
| Leerlaufspannung (WIG DC und MMA / WIG AC): | 68 V / 48 V |
| Maximaler Netzstrom (I1max) | (WIG / MMA): | 28 A |
| Größter effektiver Netzstrom (I1eff) | (WIG / MMA): | 15,6 A |
| Gewicht: | 17,5 kg |

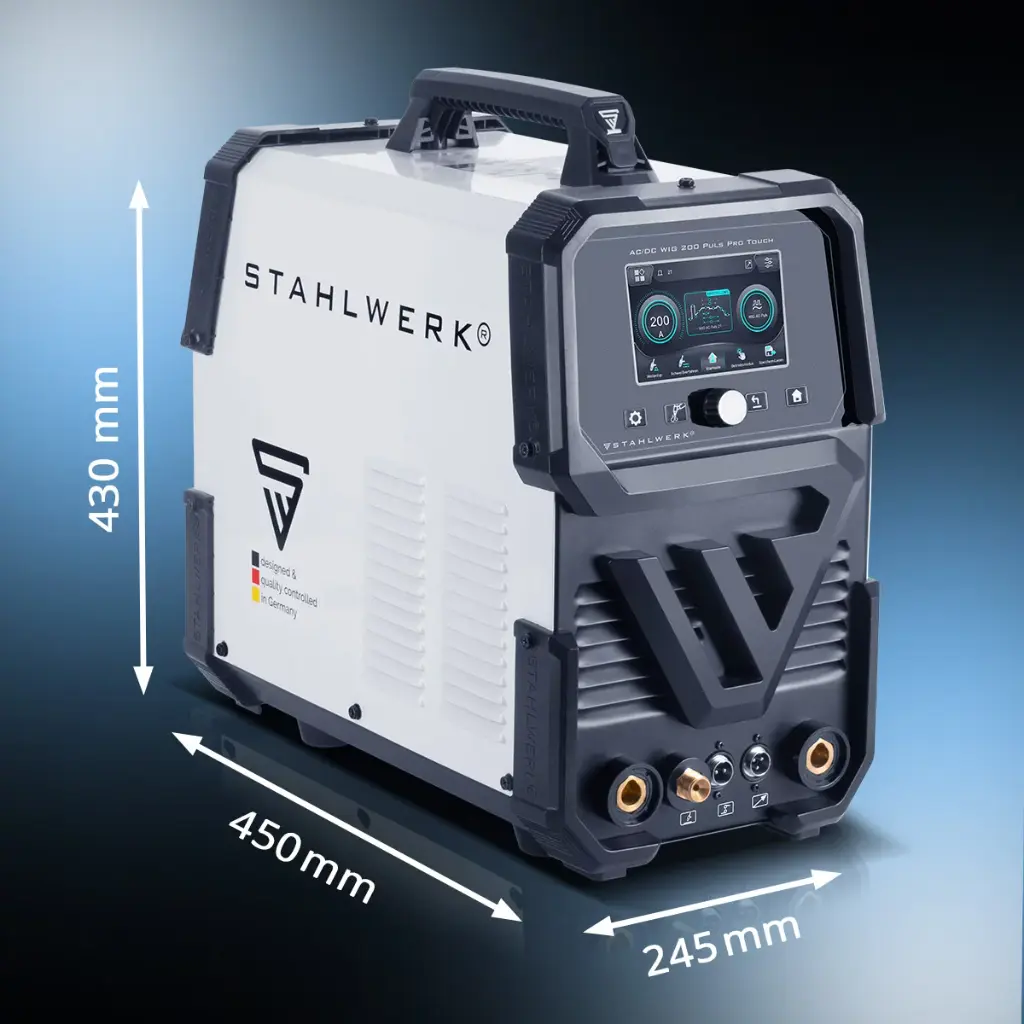

| Maße L x B x H (mm): | 450 x 245 x 430 |
| Netzanschluss: | CEE 7/7 Schuko Stecker |
| Normen: | IEC 60974-1; EN 60974-10 (Class A) |
| Zertifiziert durch: | TÜV Rheinland |

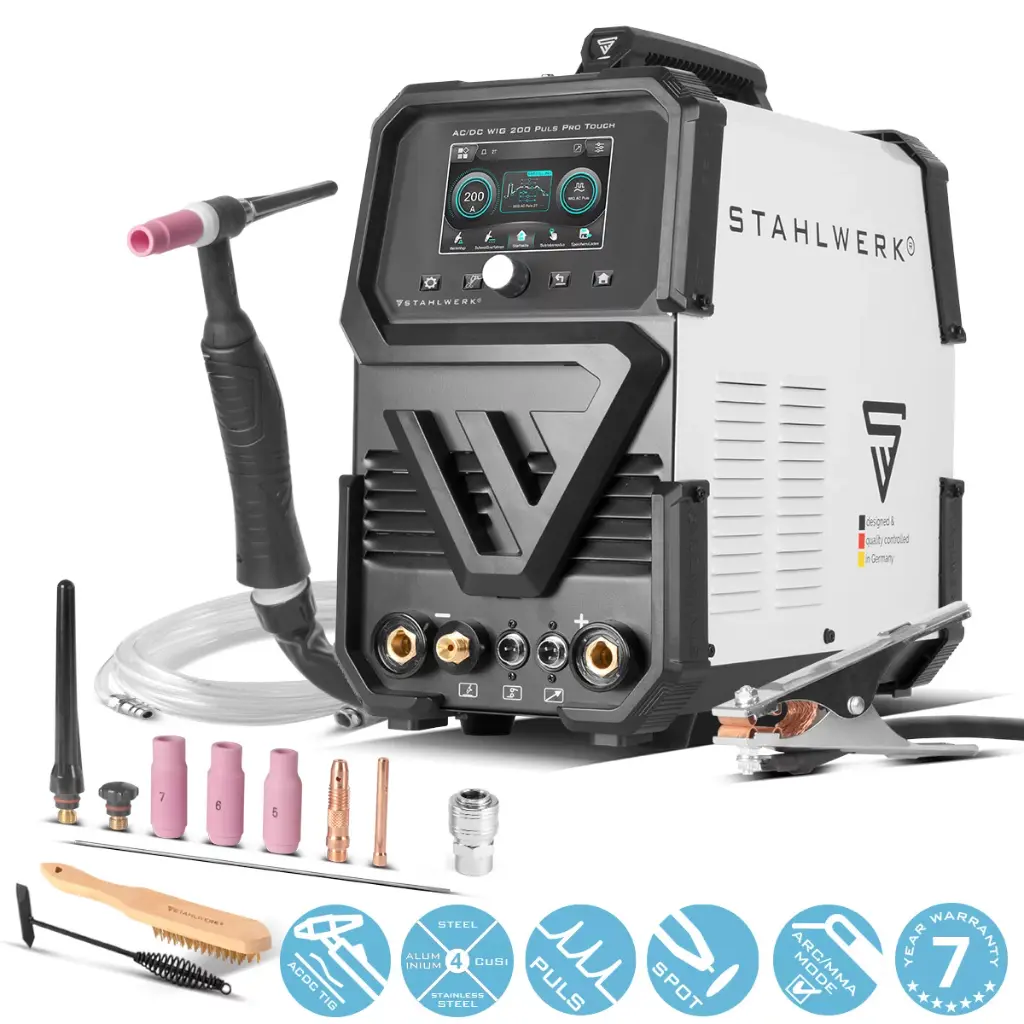

Lieferumfang
- 1 x Schweißgerät AC/DC WIG 200 Puls Pro Touch

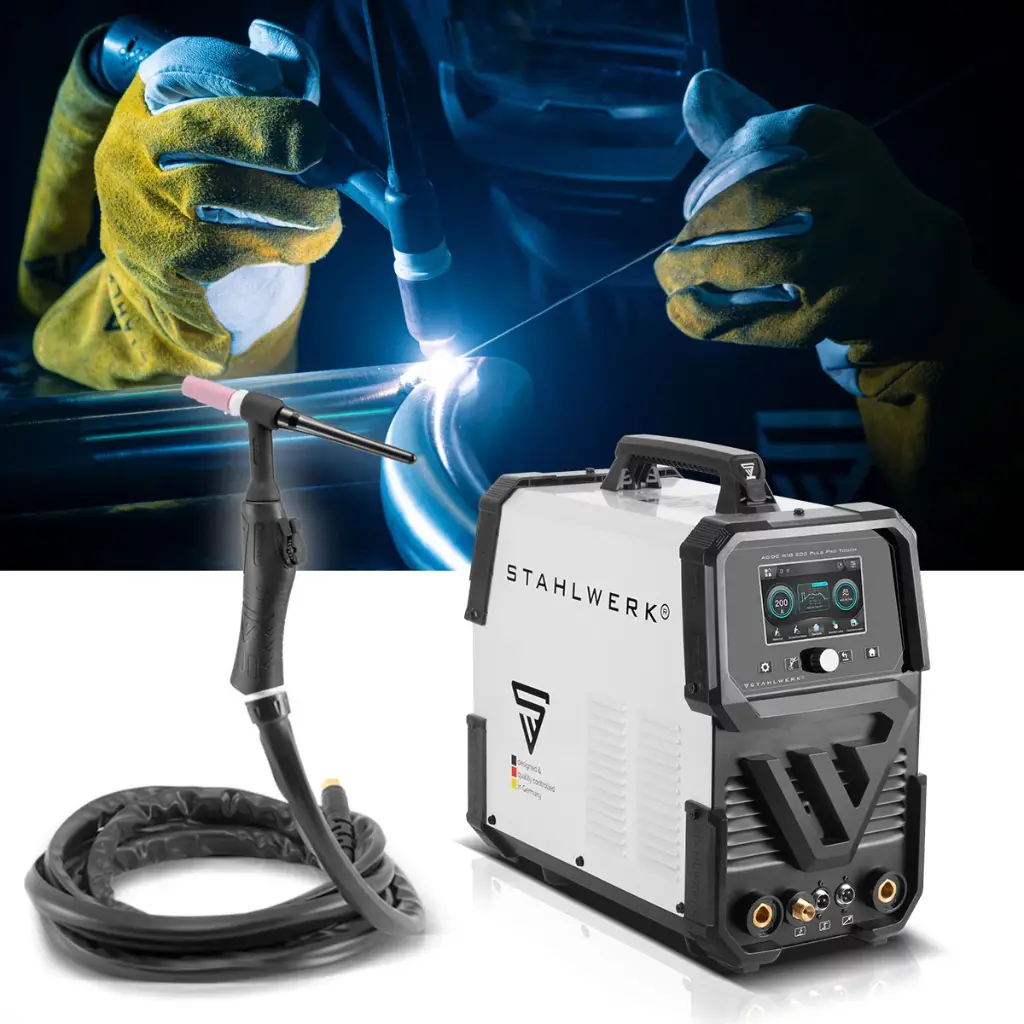

- 1 x Profi WIG-Schweissbrenner "WP-26 FR" / Schlauchpaket 3 Meter mit Fernregulierung. Flexibler Brennerkopf und Knickschutz am Gasanschluss. (inkl. WIG-Zubehör Starterset)
- 1 x Gasverbindungsschlauch mit Schnellkupplung 5 m
- 1 x Massezange 3 m Kabel mit 13 mm Dornstecker
- 1 x Schnellkupplung Gasdruckminderer inkl. O- Dichtung
- 1 x Schlackehammer
- 1 x Drahtbürste
- 1 x Schutzhülle
Features und Vorteile

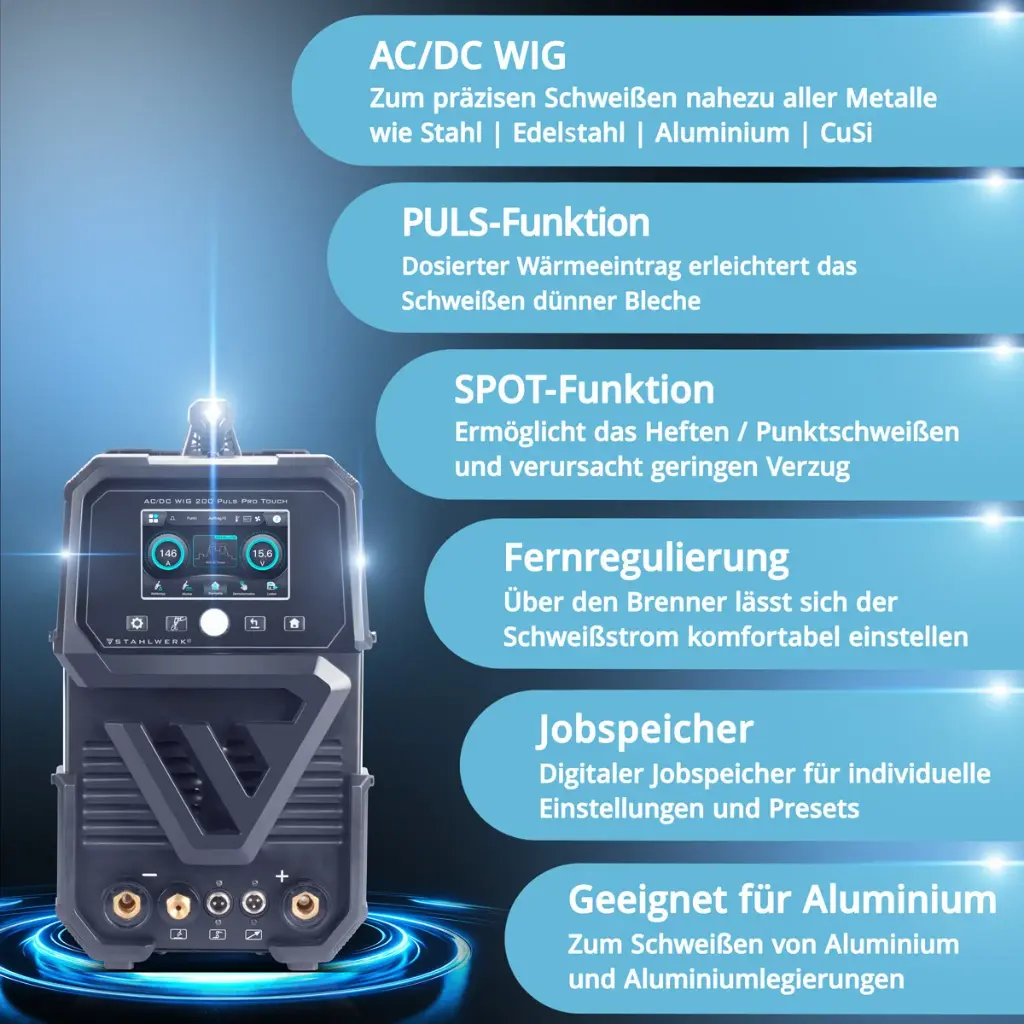

- AC WIG-Lichtbogenschweißen (AC WIG). WIG-Lichtbogenschweißen mit Wechselstrom. Die Polarität der Elektrode wird während des gesamten Schweißvorgangs abwechselnd positiv und negativ geschaltet. Wird hauptsächlich zum Schweißen von Aluminium und Aluminiumlegierungen verwendet.
- AC WIG-Pulsschweißen. Beim AC-WIG-Impuls-Schweißen werden der Impuls- und der Wechselstrom-Modus gemischt, wodurch ein noch perfekteres Schweißergebnis erzielt werden kann.
- DC-Lichtbogenschweißen (MMA/E-Hand). MMA/Elektrodenhandschweißen ist ein universelles Schweißverfahren, da es unter nahezu allen Bedingungen eingesetzt werden kann. Beim MMA/Elektrodenhandschweißen können verschiedene Elektroden mit unterschiedlicher Polarität angeschlossen werden.
- DC WIG-Lichtbogenschweißen (DC WIG). WIG-Lichtbogenschweißen mit Gleichstrom. Die Polarität der Wolframelektrode ist während des gesamten Schweißvorgangs entweder positiv oder negativ.
- WIG-Pulsschweißen. Beim WIG-Pulsschweißen werden ein Basisstrom und in regelmäßigen Abständen ein hoher Impulsstrom gleicher Polarität hinzugefügt, um die Lichtbogeneigenschaften für die gewünschten Schweißanwendungen zu optimieren. Dadurch kann die Gefahr des Durchbrennens bei dünnen Werkstoffen vermieden und die Verformung des Werkstoffs durch die Hitze verringert werden.
- Spot-Funktion. Eine integrierte Spot-Funktion dient zum Punktschweißen dünner Bleche und Karosserieteile.
- Anti-Stick (MMA). Im Falle eines Festklebens der Elektrode am Werkstück wird der Schweißstrom automatisch heruntergefahren. Die Elektrode glüht nicht aus und lässt sich leicht vom Werkstück lösen.
- Hotstart (MMA). Automatische Spannungserhöhung beim Start für bessere Zündergebnisse. Verhindert durch kurzfristige Überlagerung des eingestellten Schweißstroms das Klebenbleiben der Stabelektrode und wärmt den Schweißnahtanfang schneller auf.
- Hotstart (WIG). Die Hot Start Funktion ermöglicht einen gleichmäßigeren und stabileren Start des Lichtbogens und erhöht die Effizienz des Lichtbogenschweißens. Der Hot Startstrom kann zwischen 30–150 A eingestellt werden.
- IGBT Technologie. Leistungsfähige, innovative Lösung, die neue Maßstäbe in der Schweißtechnik setzt.
- Smart Kühlung. Ein leistungsstarker Ventilator ermöglicht die Ausschöpfung maximaler Einschaltdauer durch hervorragende Kühlung.
- ST-Guard-Gehäuse. Ist ergonomisch, robust und betriebssicher. Das Bedienfeld ist komfortabel zugänglich und intuitiv bedienbar.
Device features & advantages
- Gasvorlauf. Dank des Gasvorlaufs beginnt der Schutzgasstrom, bevor der Lichtbogen gezündet wird. Dadurch wird verhindert, dass das Werkstück zu Schweißbeginn mit Luft in Kontakt kommt. So wird die Wolframelektrode vor übermäßigem Verschleiß und die Schweißnaht vor Oxidation geschützt. Die Gasvorlaufzeit kann je nach Schweißanforderung individuell eingestellt werden.
- Gasnachlauf. Nach dem Erlöschen des Lichtbogens wird die Wolframelektrode durch die Gasnachlaufzeit abgekühlt und das Schmelzbad vor Oxidation geschützt. Die Gasnachlaufzeit kann je nach Schweißanforderung individuell eingestellt werden.
- Startstrom. Strom, der beim Start der Zündung genutzt wird, bevor dieser auf den eingestellten Schweißstrom übergeht (4T).
- Schweißstrom. Stufenlos regelbarer Schweißstrom.
- Schlussstrom. Strom, der am Ende der Zündung angeht, bevor die Zündung erlischt (4T).
- Stromanstieg. Nach vollständiger Zündung des Lichtbogens geht der Schweißvorgang in die Stromanstiegsphase über, in welcher der Schweißstrom linear von dem eingestellten Startstrom-Wert auf den gewünschten Schweißstrom-Wert angehoben wird (4T).
- Stromabsenkung. Nachdem die Brennertaste erneut gedrückt und losgelassen wurde (4T), geht das Gerät in eine automatische Stromabsenkphase. Verhindert Lunkerstellen (Endkrater) am Ende der Schweißnaht.
- AC-Frequenz. Je nach verwendetem Material kann die Frequenzdichte der AC-Wellenform optimiert werden. Dadurch wird die Schweißleistung beschleunigt und die Schweißnahtform verbessert.
- AC-Balance. Mit dieser Funktion können die positiven und negativen Stromzyklen zum besseren Aufbrechen der Oxidschicht in horizontaler Richtung beim Wechselstrom-WIG-Schweißen eingestellt werden.
- Reinigungsstrom. Der Reinigungsstrom dient zum Aufbrechen der Oxidschicht in Längsrichtung und zur Beschleunigung der Schmelzbadbildung.
- Impulsstrom. Der Impulsstrom ist ein höherer Schweißstrom, der sich periodisch mit dem niedrigeren Basisstrom abwechselt.
- Impulsweite. Die Impulsweite ist die Dauer eines einzelnen Impulses. Anhand der Impulsweite lässt sich die Dauer des Impulsstroms einstellen.
- Impulsfrequenz. Die Impulsfrequenz legt fest, wie oft die Stromstärke in einem festgelegten Zeitabschnitt zwischen den Impuls- und Basisstrom eingestellten Werten hin und her wechselt.
