STAHLWERK CUT 70 P IGBT Plasmaschneider mit 70 Ampere Pilot-Zündung bis 25 mm Schneidleistung für Flugrost geeignet
Der leistungsstarke STAHLWERK CUT 70 Pilot IGBT Plasmaschneider liefert kraftvolle 70 Ampere und verfügt über eine präzise Hochfrequenz (HF) Pilotzündung für ein erstklassiges Zündverhalten. Die Schneidleistung beträgt materialabhängig bis zu 25 mm (Baustahl ST37 bis 25 mm, V2A oder V4A bis 18 mm, Aluminium bis 16 mm). Der Plasmacutter eignet sich neben den gängigen leitenden Metallen ebenfalls für lackierte Bleche und Flugrost. Der Schneidstrom lässt sich stufenlos von 20 bis 70 Ampere einstellen. Als weiteres Feature hat der Plasmaschneider eine Brennerhöhensteuerung (Torch Height Control) für den Einsatz mit einer CNC-Steuerung. Über einen 2-poligen THC-Anschluss wird die Lichtbogenspannung gemessen und an die Steuerung übermittelt, um die Brennerhöhe konstant zu halten. Das kompakte Gerät verfügt über Smartkühlung und Überhitzungsschutz und ist mit lediglich 11,4 kg leicht zu transportieren.
Artikelnummer |
1173-001 |
| Marke | STAHLWERK |
Technische Daten
| Ausgangsstrom | 20-70 A |
| Schutzart | IP21S |
| Netzspannung | 400 V AC (+- 15%) / 3 Ph |
| Netzfrequenz | 50/60 Hz |
| Maximaler Netzstrom (I1max) | 13,8 A |
| Größter effektiver Netzstrom (I1eff) | 5,3 A |
| Gewicht | 11,4 kg |
| Maße L x B x H (mm) | 460 x 230 x 365 |
| Netzanschluss | CEE16 Stecker |
| Luftdruck | 4 - 6 Bar |
| Luftdurchfluss | min. 140 L / min |
| Normen | IEC 60974-1; EN 60974-10 (Class A) |
| WEEE-Reg.-Nr. DE | 85577200 |

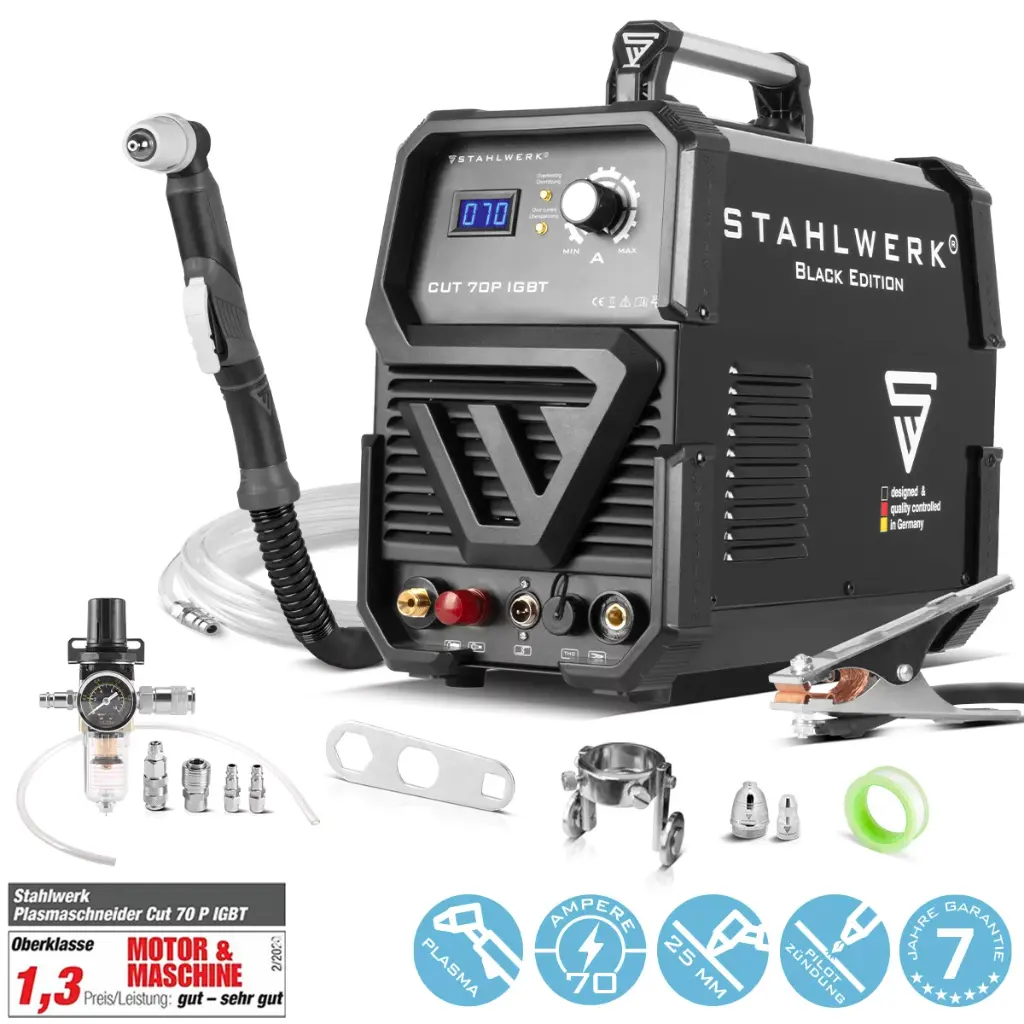

Lieferumfang
- 1 x Das Gerät Plasmaschneider STAHLWERK CUT 70 P
- 1 x Profi Plasmaschlauchpaket P-80, 3 Meter
- 1 x Plasma-Zubehör-Set 3-teilig (dieses ist bereits auf dem Plasmabrenner vormontiert): 1 x Plasmadüse
- 1 x Plasmaelektrode
- 1 x Keramikkappe
- 1 x Massekabel 3 Meter
- 1 x Abstandshalter mit Führungswagen
- 1 x Wasserabscheider mit Manometer und Snap-on Schnellkupplungen
- 1 x Verbindungsschlauch mit Snap-on Schnellkupplungen vom Gerät zum Wasserabscheider, inkl. 6 teiligem Anschlussset
- 1 x Luftverbindungsschlauch mit Snap-on Schnellkupplung 5m
- 1 x Montageschlüssel
- 1 x Teflonband
- 1 x Schutzhülle
Features und Vorteile
- Plasma / CUT - Mittels Strom wird ein Plasmastrahl erzeugt, der das Material aufschmilzt, welches dann mit Druckluft abgetragen wird. So lassen sich mühelos alle leitenden Metalle wie z.B. Normstahl, Edelstahl, Kupfer, Aluminium, Titan u.v.m. präzise schneiden.
- Schnittstärke - Trennschnitte sind materialabhängig bis zu 25 mm möglich. Baustahl ST37 bis 25 mm, V2A oder V4A bis 18 mm, Aluminium bis 16 mm.
- Pilotzündung - Hochfrequenz (HF) Pilotzündung für ein erstklassiges Zündverhalten. Kein Kontakt mit dem Werkstück nötig! Die Pilotflamme stellt den Lichtbogen her. Dieser Brenner kann mit einem, im Lieferumfang enthaltenen, Abstandshalter betrieben werden.
- Schneidstrom - Stufenlose Einstellung von 20 bis 70 A.
- Luftnachlauf - Nach Beendigung des Schneidvorgangs strömt automatisch Luft nach, um dem Brenner zu kühlen und den Verschleiß der Düse und Elektrode zu mindern.
Device features & advantages
- IGBT Technologie - Neuste und modernste Transistoren Technologie ermöglicht Hochleistung beim Schweißen! Kein Trafo, kein MOSFET, modernste IGBT!
- Leichte & kompakte Bauweise - Mit nur 11,4 kg Gewicht und Maßen von 460 x 230 x 365 mm ist das Gerät ideal für Schneidarbeiten an jedem Ort. Innovative IGBT Transistoren sparen Platz und Gewicht im Vergleich zur alten MOSFET Technologie. Kein schweres Tragen mehr!
- Höchste Effizienz & Leistung - Dreiphasenwechselstrom (400 V) versorgt das Gerät und erlaubt eine Ausgabeleistung von echten 70 Ampere.
- Smartkühlung & Überhitzungsschutz - Modernste Technologie, ein integrierter Überhitzungsschutz und eine High Performance Kühlung ermöglichen das Abrufen der Maximalleistung.
- Höhensteuerung des Brenners (Torch Heigtht Control: THC) – Der Plasmaschneider CUT 70 P ist mit einem 2-poligen Anschluss (THC) für die Brennerhöhensteuerung ausgestattet. Dieser Anschluss ist für das direkte Auslesen der Schneidspannung von einer Brennerhöhensteuerung vorgesehen. Dabei wird die Lichtbogenspannung während des Schneidprozesses gemessen und an die CNC-Steuerung übertragen. Dadurch kann das CNC-System die korrekte Brennerhöhe unabhängig von Schwankungen des Materials oder der Ebenheit der Schneidfläche aufrechterhalten. Auf diese Weise ist jederzeit ein konstanter Abstand zum Werkstück gewährleistet.
